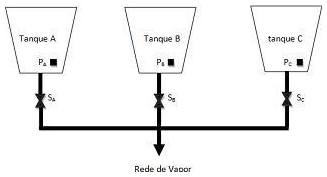

O diagrama abaixo representa um sistema de armazenamento de vapor, composto por três tanques: “A", “B" e “C". Os pressostatos (P_A, P_B e P_C) informam ao controle quando a pressão do tanque está alta. O controle deverá comandar a abertura das válvulas solenóides S_A,S_B e S_C a fim de aliviar a pressão interna dos tanques. Somente uma das solenoides pode ficar aberta, e a maior prioridade de abertura é para o tanque “A", em seguida para o “B" e por último para o “C".


O diagrama LADDER que satisfaz ao enunciado é

Um circuito é constituído de 2 capacitores em série C1 = 3 µF, C2 = 2 µF submetidos a uma tensão de 100 V. A ddp no capacitor C1 é igual a:

Um sistema elétrico alimenta uma indústria em 230 kV. Desconectando a indústria, assumindo que a impedância da fonte puramente reativa, com a tensão pré falta igual a nominal, a potência de curto trifásico é igual a 1000 MVA e a de de curto monofásico, igual a 600 MVA. Sendo X2 do sistema abastecedor igual a X1, o valor da reatância de sequência zero, em pu na base de 100 MVA, é igual a:

Em um barramento em 0,48 kV estão instalados um motor síncrono trifásico e dois motores de indução também trifásicos. As impedâncias dos cabos podem ser desprezadas assim como as partes resistivas das impedâncias dos motores. A reatância do motor síncrono é igual a 0,1 Ohm e a dos motores de indução, 0,2 Ohm cada. Ocorrendo um curto trifásico no barramento, o valor da corrente em Ampères proveniente dos motores em 0,3 s é igual a:

Uma LT em 345 kV tem 150 km e impedância de 0,4 Ohm/km. Deseja-se ajustar um relé tipo impedância que proteja uma faixa de 80% da mesma. O relé estará no secundário de um TC 500/5 A e de um TP 345 000/115 V. O ajuste desse relé, será igual a:

Um transformador de 3 enrolamentos, com primário em 345 kV, estrela aterrada, secundário 138 kV em estrela aterrada e terciário 13,8 kV em delta, está conectado a um sistema de transmissão do lado de AT, e a cargas do lado de 138 kV.
O sistema de transmissão pode ser representado por barra infinita. No terciário há um compensador síncrono cujas impedâncias de sequência positiva e negativa são iguais a 60% cada e a zero 40 %, todas na base 100 MVA.
As impedâncias do transformador, de sequência positiva, negativa e zero na base de 100 MVA, são: Xp= 10% , Xs= 2% e Xt= 20%. A corrente de curto monofásico, em pu, no terciário é igual a:

Uma LT em 69 kV possui um relé digital de sobrecorrente temporizado no secundário de um TC 200/5 A e abastece um barramento.
Este barramento alimenta duas SEs de consumidor (sem geração local). Cada alimentador possui um relé de sobrecorrente no secundário de um TC que opera em 0,3 segundos para um curto de 3 kA nas proximidades dos mesmos.
Sabendo-se que o relé da LT está ajustado no tape de 5 A no secundário do TC, o valor de ajuste da curva de tempo (TMS) desse relé, para ser seletivo com os dos alimentadores das SEs, é:

Considere o circuito abaixo.



O circuito equivalente de Thévenin em relação aos pontos A e B tem uma fonte de tensão ideal em série com uma resistência, cujos valores são:

Um circuito alimenta uma carga cuja impedância, em 60 Hz, é igual a 1+j1 Ohm. Esta carga possui componentes de terceiro harmônico. A componente fundamental que a abastece é igual a 30 A e a corrente de terceira harmônica é igual a 15 A. O fator de potência dessa instalação, levando em conta as harmônicas, será igual a:

Um motor está instalado no secundário de um transformador de 300 kVA, 13,8/0,38 kV. A reatância do transformador referida ao lado de BT, é igual a 0,02 Ohm e a resistência pode ser desprezada. A fonte do lado de AT do transformador pode ser considerada como barra infinita.

Dados do motor:
Potência: 100 hp
Vnominal-0,38 kV
Corrente de rotor bloqueado=-j 1100 A

Neste caso, o módulo da corrente de partida do motor será aproximadamente igual a:
