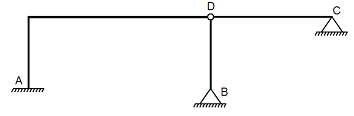

Observe o seguinte esquema estrutural que apresenta apoio de 3º gênero em A, apoios de 2º gênero em B e C e rótula em D:

O grau de hiperestaticidade dessa estrutura é:

Quatro amostras de barras de aço CA-50 foram medidas e os comprimentos encontrados foram os seguintes:

Amostra Comprimento (m)

1 11,55

2 12,42

3 11,92

4 12,09

De acordo com a norma ABNT NBR 7480:2007 (Aço destinado a armaduras para estruturas de concreto armado – Especificação), estão dentro da tolerância somente as amostras:

Observe o terreno abaixo em forma de triângulo equilátero:

O azimute magnético do alinhamento 1-2 é 200º. O azimute magnético do alinhamento 3-1 é:

Será construído um muro de arrimo de concreto ciclópico, com a seguinte seção transversal (NT é o nível do terreno):

O muro terá comprimento de 20 metros. Para levantamento do custo desse muro, tomou-se a seguinte composição de preço unitário:

• Muro de arrimo de concreto ciclópico com 30% de pedra de mão – m³

- areia média – m³ – 0,5

- pedra de mão – m³ – 0,4

- pedra britada nº 2 – m³ – 0,6

- cimento Portland CPII-32 – kg – 175,0

- servente – h – 8,0

- pedreiro – h – 2,0

Os seguintes preços dos insumos foram coletados:

- areia média – m³ – R$ 34,00

- pedra de mão – m³ – R$ 40,00

- pedra britada n°2 – m³ – R$ 45,00

- cimento Portland CPII-32 – kg – R$ 0,60

- servente – h – R$ 7,00

- pedreiro – h – R$ 11,00

Sabendo-se que os preços de mão de obra já incluem os encargos sociais, o custo estimado do concreto ciclópico desse muro é:

Em determinado parecer técnico constava a seguinte especificação de revestimento de parede:

“Executar o acabamento da superfície sarrafeada por meio de passagem de ferramenta denteada.”

De acordo com a norma ABNT NBR 7200:1998 (Execução de Revestimento de paredes e tetos de argamassas inorgânicas – Procedimento), esse acabamento da superfície é denominado:

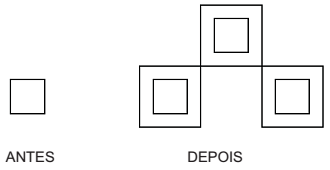

Desenhou-se, no AutoCAD, um polígono utilizando o comando POLYGON (ANTES). Para modificá-lo, foram utilizados três comandos (DEPOIS), conforme a figura abaixo. Assinale, dentre as opções a seguir, quais foram esses comandos.
