Determine a alternativa que não se apresenta como característica, para uma fonte chaveada do tipo Flyback.

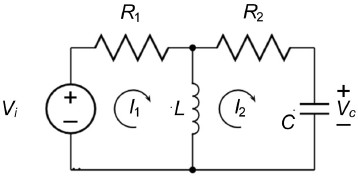

Considere o seguinte circuito RLC, descrito na figura a seguir.

Em relação à função e transferência H(s) da figura anterior, considere os valores R1 = R2 = 2\( \Omega \); L = 1H e C = 0,25 F. Temos que, para condições iniciais nulas, com uma fonte Vi aplicando uma entrada de grau unitário de tensão no instante de tempo T = 0s, o valor da tensão no capacitor Vc, em regime permanente pode ser expresso por

Considere o seguinte circuito RLC, descrito na figura a seguir.

Admitindo as condições iniciais nulas no sistema, a função de transferência que correlaciona a tensão de entrada \( Vi \) com a tensão no capacitor \( Vc \), no domínio da frequência \( H(s) = Vc(s) / Vi(s) \) é expressa por

Considere um nó qualquer pertencente a um circuito de corrente alternada, de forma que não se pode identificar as cargas anteriores e posteriores ao nó, apenas suas correntes:

Sabendo-se que as correntes \( I_1 \), \( I_2 \) e \( I_3 \) são respectivamente:

\( I_1 = \sqrt{2} \text{ sin} \biggl ( \omega t + \dfrac \pi 4 \biggr ) \)

\( I_2 = 2\sqrt{2} \text{ cos} \biggl ( \omega t + \dfrac \pi 4 \biggr ) \)

\( I_3 = -\bigl (3 - \sqrt{3} \bigr ) \text{ cos } (\omega t) \)

O valor da corrente \( I_4 \) é melhor aproximado pela expressão:

A temperatura pode influenciar as características magnéticas de um material, pois uma vez diferentes, apresentam variadas estruturas de momentos magnéticos intrínsecos, que variam com a mudança de temperatura, possuindo um ponto crítico, onde um material muda de direção, conhecido por

Segundo a NBR 5674, que trata da manutenção de edificações, as inspeções e seus relatórios serem realizados por meio de modelos elaborados e ordenados de forma a facilitar os registros e sua recuperação, em seu item 4.2.3 a referida norma técnica cita que os relatórios de inspeção não devem

Suponha que um transformador monofásico elevador de tensão, com relação de transformação N = 0,1, possui seus enrolamentos constituídos de um bobinado de platina com bitola 20 AWG para ambos (primário e secundário). Com base no transformador descrito considere para as seguintes afirmações V (verdadeira) e F (falsa):

( ) Pode-se identificar o secundário deste transformador, a partir da medição de resistência dos enrolamentos deste. Neste caso o enrolamento secundário terá uma resistência mais baixa.

( ) Pode-se reduzir os custos do bobinamento deste transformador, especificando-se um condutor padrão 18 AWG. A viabilidade desta solução se dá uma vez que o enrolamento secundário requer uma menor secção transversal, devido aos níveis de corrente inferiores que o primário.

( ) Pode-se reduzir os custos do bobinamento deste transformador, especificando-se um condutor de cobre para seus enrolamentos. Esta solução, contudo, aumenta as perdas ôhmicas do transformador.

As afirmações anteriores podem ser avaliadas respectivamente como:

De acordo com a NR-12 (Segurança no trabalho em máquinas e equipamentos), os condutores de alimentação elétrica das máquinas e equipamentos devem atender aos seguintes requisitos mínimos de segurança, exceto

A resistência de um material fornece uma medida relativa à oposição ao fluxo de corrente elétrica de um determinado circuito. Em elementos ôhmicos, a variação relativa da resistência elétrica de um material em relação a alteração em sua temperatura é conhecida como coeficiente de temperatura (\( \alpha \)), e junto com a resistividade elétrica do material (\( \rho \)), pode ser utilizada para planejar equipamentos e instalações elétricas sob determinadas características específicas. A respeito do coeficiente de temperatura temos que o mesmo deve ser expresso em uma unidade de medida, identificada por

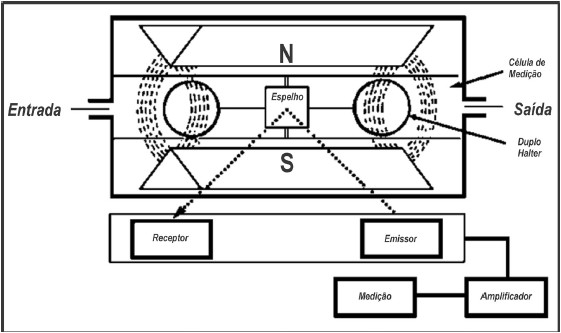

Tem-se que a aferição industrial da concentração de oxigênio, presente em misturas de gases, é uma ferramenta importante em aplicações como mineração, siderurgia, produção de óleo e gás, etc. Considere a seguinte imagem representativa de um sistema de medição deste tipo:

Consiste em um arranjo eletromagnético com dois halteres de extremidade em vidro, similares a cubetas, e um sistema óptico para determinação de sua variação. O conjunto é exposto a um forte campo magnético através de dois imãs fixados em lados opostos da célula de medição. Quando uma mistura com oxigênio é introduzida no sistema, sua interação com o forte campo, gerado pelos imãs, permite que se “gere uma leitura”. Este sensor possui como princípio de funcionamento, o fato de o oxigênio ter uma característica
