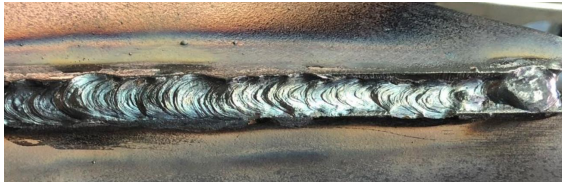

Em uma fábrica de equipamentos mecânicos, o engenheiro responsável pela inspeção final observou que, em determinado lote, o cordão de solda não apresentava o completo enchimento dessa área, formando uma reentrância ao longo de toda sua extensão, conforme indicado na figura.

Fonte: YENA ENGINEERING. What is undercut? Disponível em: https://yenaengineering.nl/what-is-undercut/. Acesso em: 18 fev. 2026.

Tal fenômeno, conhecido como mordedura, possivelmente foi ocasionado por

Em uma operação de fresamento em máquina de Comando Numérico Computadorizado (CNC) de três eixos, deseja-se usinar um contorno circular interno com elevada precisão dimensional. O programa foi elaborado considerando-se a trajetória do centro da ferramenta coincidente com o perfil geométrico da peça, sem ajuste adicional no código.

Para garantir que a dimensão final do contorno usinado corresponda ao valor especificado em projeto, é necessário utilizar a/o

A maior parte da potência consumida na usinagem de metais é convertida em calor. No processo de torneamento, a análise da influência da temperatura é fundamental para compreender melhor os fenômenos associados a esse processo.

Nesse contexto, em condições típicas de usinagem, a/o

Durante a usinagem de uma peça em aço médio carbono, foi observado que a operação apresentava vibração excessiva e acabamento superficial inadequado. A análise indicou que o avanço por dente estava elevado e que o corte ocorria com múltiplos dentes entrando e saindo da peça de forma intermitente.

Considerando-se as características cinemáticas dos processos de usinagem, a operação descrita corresponde a

O forjamento é um dos processos de conformação plástica mais antigos, no qual a peça adquire forma por meio da aplicação de esforços compressivos, por impacto ou pressão gradual.

Com relação ao processo de forjamento, assinale a alternativa correta.

Um suporte metálico é fixado por um único parafuso de aço com diâmetro nominal de 16 mm, submetido a uma força axial de tração de 20 kN. Desprezando-se concentrações de tensão e considerando-se a seção resistente igual à área circular correspondente ao diâmetro nominal, qual é o valor aproximado da tensão normal média atuante no parafuso?

Engrenagens são utilizadas para transmitir movimento e potência de um eixo rotativo para outro, estando presentes em toda a indústria metalmecânica. Com relação a esses elementos de máquina, dadas as afirmativas,

I. Apresentam dentes inclinados, proporcionando acoplamento gradual durante o engrenamento. O ângulo de contato decorrente de sua geometria decompõe a força em componentes axial e de flexão.

II. São utilizados na transmissão de movimento entre eixos que se interceptam. Em sua forma espiral, podem ser cortados para que o dente deixe de ser reto, formando um arco circular.

III. São o tipo mais simples, sendo utilizados para desenvolver relações cinemáticas primárias. Também são utilizados para transmitir movimento entre eixos paralelos.

IV. Operam em eixos que formam um ângulo de 90° entre si. Apresentam um grande índice de redução de velocidade em comparação com outros tipos de engrenagem.

assinale a alternativa que associa corretamente cada afirmativa ao respectivo tipo de engrenagem.

Um reservatório de água aberto à atmosfera alimenta, por gravidade, uma tubulação horizontal de diâmetro constante que descarrega também à atmosfera. A diferença de nível entre a superfície livre do reservatório e o eixo da tubulação é de 5 m. Despreze perdas de carga e considere o fluido incompressível. Adote também a aceleração da gravidade como 10 m/s² e a densidade da água como 1.000 kg/m³. Com base nas informações, dadas as afirmativas,

I. A velocidade média do escoamento na tubulação é aproximadamente 10 m/s.

II. A pressão estática na seção de saída da tubulação é igual à pressão atmosférica.

III. A energia por unidade de peso do fluido (carga total) se conserva entre a superfície livre do reservatório e a seção de saída da tubulação.

verifica-se que está/ão correta/s

A maioria dos processos industriais envolve transporte de líquidos em tubulações. O número de Reynolds (Re) é uma combinação de diversos parâmetros relacionados ao escoamento, permitindo classificar os escamentos como laminar, turbulento e de transição. Sobre o escoamento completamente desenvolvido de fluidos newtonianos em tubos, assinale a alternativa correta.

Em uma linha hidráulica responsável pelo acionamento de um cilindro industrial, a bomba foi ajustada para fornecer maior vazão volumétrica, com o objetivo de aumentar a velocidade de avanço do atuador. Após a alteração operacional, verificou-se um aumento na queda de pressão ao longo da tubulação que conecta a bomba ao cilindro, embora o comprimento e o diâmetro interno da linha tenham permanecidos constantes.

A elevação da queda de pressão ao longo da tubulação ocorre porque o aumento da vazão
