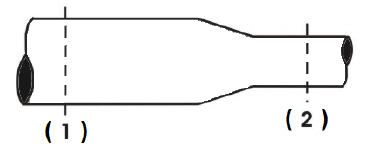

Na tubulação, representada pela figura abaixo, escoa um fluido considerado incompressível e de viscosidade igual a 10-⁶ m²/s.

Fonte: FUNCERN, 2015.

Considere que, na seção 1, o diâmetro da tubulação é igual a 1 polegada e a velocidade do fluido é de 0,5 m/s, e que, na seção 2, o diâmetro da tubulação é igual a ½ polegada.

Nesse caso, na seção 2, a velocidade e o regime de escoamento do fluido são, respectivamente,

Um tanque contém os líquidos A e B, não miscíveis, sendo, a densidade deles igual a 0,98 e 1, respectivamente.

O instrumento adequado para medir o nível da interface entre os líquidos A e B, de modo contínuo, é o medidor de nível do tipo

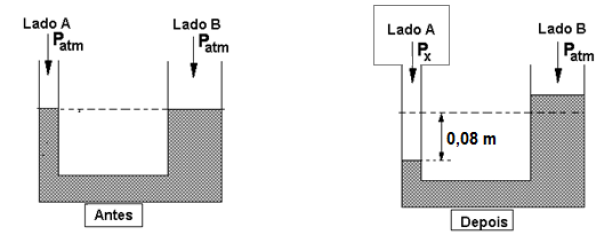

Analise a figura abaixo. Conforme a figura, antes de ser aplicada a pressão P_X, os lados A e B do tubo em U tem o mesmo nível e estão submetidos à pressão atmosférica P_atm. Após a aplicação da pressão P_X, há um deslocamento do fluido do lado A para o B, de modo que o nível do lado A baixou 0,08 m.

Fonte: FUNCERN, 2015.

Considere que:

• o valor da aceleração da gravidade é 10 m/s²;

• o volume do fluido deslocado do lado A para o lado B é 0,006 m³;

• a área transversal do tubo do lado B vale 0,2 m²;

• a densidade do fluido é 1000 Kg/m³; e

• a pressão atmosférica é igual a 1x10⁵ Pa.

Nesse caso, o valor da pressão P_X é de

Na medição de pressão com medidores tipo elástico, em alguns casos, utiliza-se um selo de proteção, cuja função é

Na usinagem com uma máquina CNC, a função preparatória define o modo de movimentação, o tipo de interpolação e o sistema de medidas da máquina. Essas funções podem ser modais e não modais.

Em relação às funções modais, é correto afirmar que elas permanecem ativas

Um eixo de diâmetro igual a 40 mm é utilizado para transmitir uma potência de 100 kW.

Para que a tensão de cisalhamento máxima admissível seja 40 MPa, a rotação aproximada do eixo é de

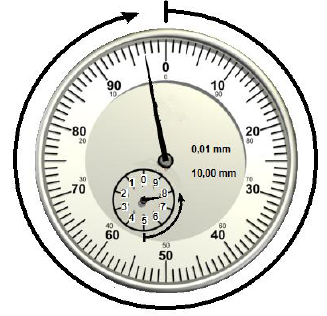

A figura abaixo representa um relógio comparador que destaca o sentido de giro dos dois ponteiros. Considere que, para medição da variação da dimensão de uma determinada peça, utilizando um relógio comparador como o demonstrado na figura, antes de iniciar a medida foi dada uma pré-carga para o ajuste do zero, de modo que o indicador contador de voltas fosse mantido na metade da faixa de medição. Ao executar o processo de medição, o ponteiro maior girou no sentido horário e o ponteiro menor, que partiu da metade da faixa de medição, girou no sentido anti-horário.

Fonte: FUNCERN, 2015.

Considerando essas informações, o valor da medição é de

Uma desvantagem de muitos medidores de vazão é a perda de carga produzida no escoamento do fluido, tornando necessário projetar um sistema com maior potência de escoamento.

O tipo de medidor que mede a vazão, no qual se considera que não há perda de carga, é

Em um sistema de transmissão, deseja-se transmitir potência com relação de transmissão de 1:10.

Sabendo que os eixos formam ângulos retos e não se interceptam, nesse sistema, é adequado utilizar o elemento de transmissão

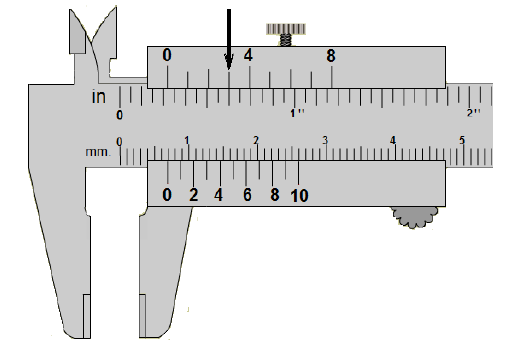

No paquímetro apresentado na figura abaixo, uma seta indica onde há coincidência do traço da escala móvel com o traço da escala fixa.

Fonte: FUNCERN, 2015.

Considerando os dados acima, o valor da medição indicado no paquímetro é
