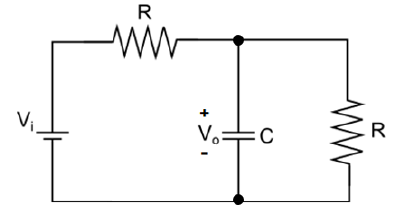

Considere o circuito abaixo.

Fonte: FUNCERN, 2015.

A tensão V_o sobre o capacitor do circuito apresentado é de

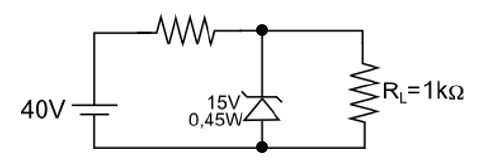

Considere o circuito abaixo com um diodo Zener ideal.

Fonte: FUNCERN, 2015.

Nesse circuito, a corrente que passa pelo diodo Zener e a potência dissipada pelo resistor R_L são, respectivamente,

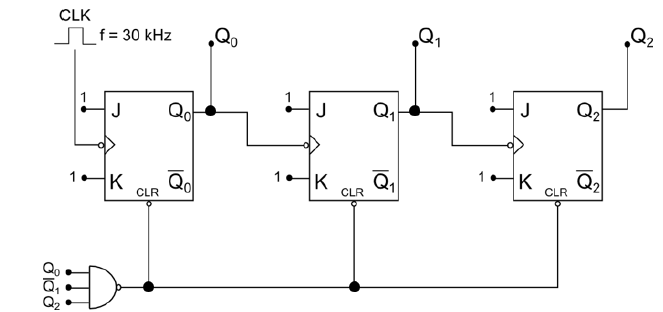

Considere o circuito contador assíncrono abaixo.

Fonte: FUNCERN, 2015.

O módulo do contador e a frequência da saída Q₂, nesse circuito são, respectivamente,

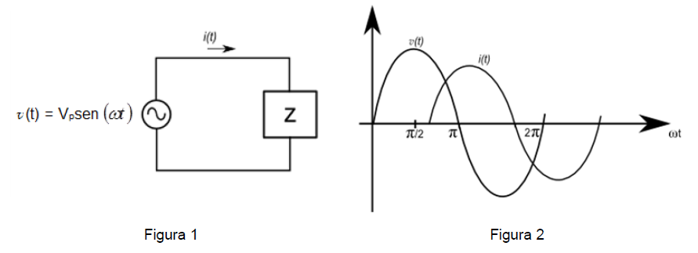

Considere as figuras 1 e 2 abaixo.

Fonte: FUNCERN, 2015.

Com base no gráfico das grandezas (tensão e corrente) do circuito CA apresentado na Figura 1, a função que define a corrente i(t), representada na Figura 2, e o tipo de impedância Z são, respectivamente,

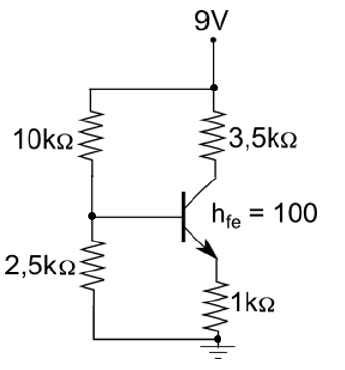

Considere o circuito de polarização de um Transistor de Junção Bipolar (TJB) abaixo.

Fonte: FUNCERN, 2015.

Nesse circuito, o valor aproximado da potência dissipada pelo TJB é

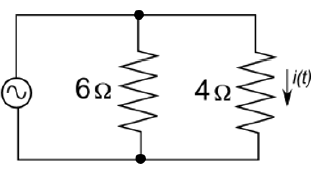

Considere o circuito abaixo

v(t) = 50sen(60t + 20º) V

Fonte: FUNCERN, 2015.

O valor eficaz da corrente i(t), nesse circuito, é

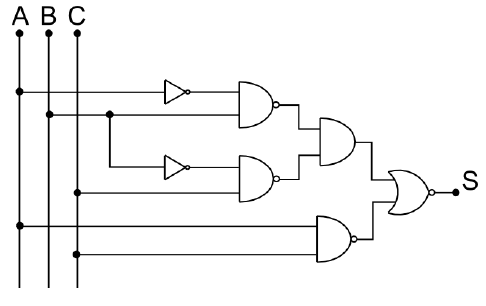

Considere o circuito combinacional abaixo.

Fonte: FUNCERN, 2015.

Sobre esse circuito, é correto afirmar:

Considere a tabela verdade abaixo.

Fonte: FUNCERN, 2015.

A simplificação do circuito combinacional apresentado nessa tabela é

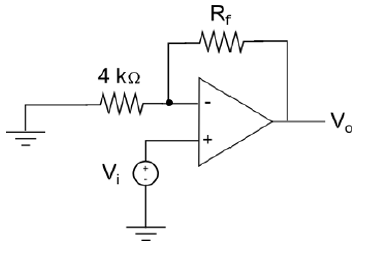

Considere o circuito abaixo, que representa um amplificador operacional ideal.

Fonte: FUNCERN, 2015.

Para que o ganho de tensão desse amplificador seja igual a 3, o valor de R_f deve ser

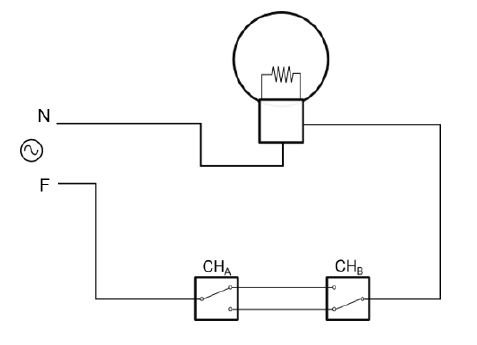

Considere a figura abaixo, que representa o esquema de ligação do three-way.

Fonte: FUNCERN, 2015.

A expressão lógica combinacional que modela o funcionamento desse circuito é
