A figura abaixo indica o diagrama de reatâncias de um sistema, com reatâncias especificadas em por unidade. As barras deste sistema são denominadas por 0, 1, 2, 3 e 4.

Adotando a barra 0 como referência, a correspondente matriz Y_barra (assumindo que a ordem das demais barras seja mantida em sua forma original: 1, 2, 3 e 4), com valores em por unidade, é de

Um dos métodos mais eficazes para a determinação da tubulação de recalque é a utilização de critérios econômicos. Observe a tabela abaixo.

Diâmetro (mm)	Valor da tubulação (R$)	Custo da tubulação (R$)	Custo de bombeamento (R$)
450 500 600 700	181,5 209,3 281,9 325,0	63.194,8 72.854,1 98.121,6 113.127,5	87.344,5 75.161,5 64.468,3 60.520,3

A tabela apresenta os custos relativos à aquisição de uma tubulação de ferro fundido e os custos referentes à implantação dos conjuntos motor-bomba e despesas com energia. Analisando os valores expressos na tabela, qual o diâmetro mais econômico?

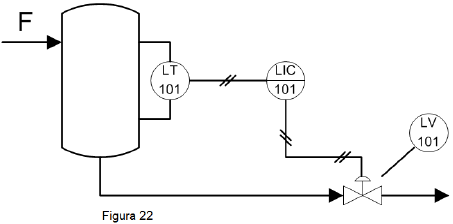

Observe a figura 22.

O diagrama apresenta um

O efeito da terra no cálculo de parâmetros de linhas aéreas de transmissão influencia em

Os poços de visita devem ter:

I. Profundidade maior que 1,00 m.

II. Forma prismática de base quadrada ou retangular com dimensão mínima de 1,60 m, ou cilíndrica com diâmetro interno mínimo de 1,60 m.

III. Duas partes, quando a profundidade total for igual ou inferior a 1,80 m.

Está(ão) correta(s) apenas a(s) afirmativa(s)

O prolongamento do tubo de queda ou coluna de ventilação primária deve ter.

I. 50 cm acima do telhado do prédio.
II. 30 cm acima da laje de cobertura.
III. 2,10 m acima da laje de terraço.

Está(ão) correta(s) a(s) afirmativa(s)

Duas placas paralelas de seção quadrada, distantes 1 cm uma da outra, estão conectadas aos polos de uma bateria de 12 volts. Que gráfico apresenta de forma mais adequada a variação do potencial elétrico, medido exatamente sobre o eixo que une os centros geométricos das placas?

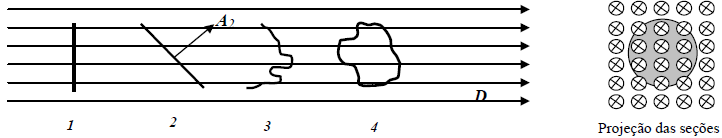

Observe a figura abaixo para responder à questão.

Representação de um fluxo elétrico uniforme !$ \Phi !$ com densidade D que atravessa as seções 1, 2, 3 e 4. Todas com uma área projetada A.

Supondo que cada linha seja uma unidade de fluxo e que conheçamos o valor da área projetada A, em qual (ou quais) da(s) seção(ões) podemos calcular o fluxo total?

Observe a figura 01.

Considere a queda de tensão nos diodos de 0,7 V quando os mesmos estão conduzindo. O circuito que realiza melhor a relação entre a tensão de entrada “Vi” e a tensão de saída “Vo”, mostrada na figura 01, é
