Durante a preparação de uma operação de cilindramento em torno mecânico convencional, um técnico precisa ajustar a rotação do eixo-árvore de modo compatível com a velocidade de corte recomendada para o material. Considere uma peça com diâmetro de 50 mm e velocidade de corte recomendada de 30 m/min. Sabendo que

\( n=\dfrac{1000.V_{c}}{\pi .D} \)

em que:

● \( n \) = rotação em rpm

● \( V \)_{\( c \)} = velocidade de corte em m/min

● \( D \) = diâmetro em mm

Assinale a alternativa que apresenta o valor de rotação mais próximo do adequado.

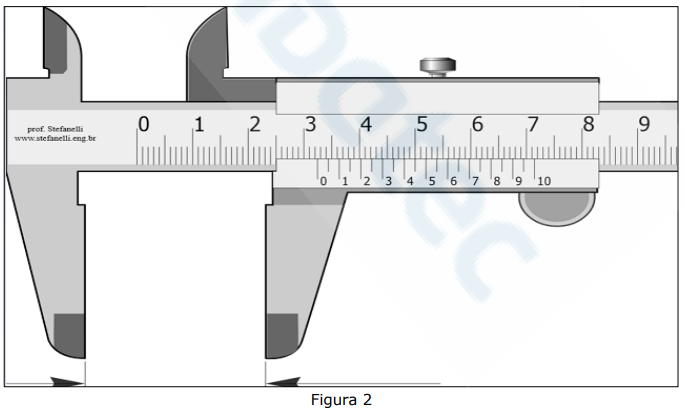

Analise a Figura 2 abaixo, que mostra um paquímetro sendo utilizado para medir uma dimensão externa.

Considerando que o instrumento possui resolução de 0,05 mm, qual é o valor da medida indicada?

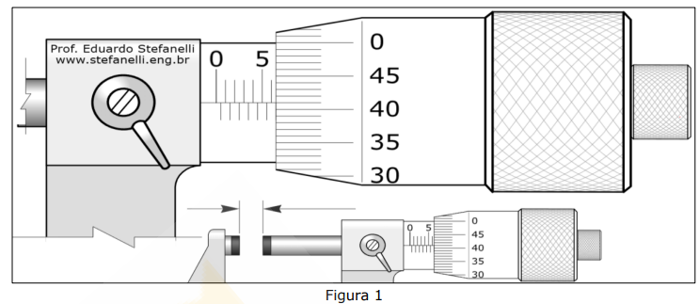

Analise a Figura 1 abaixo, que apresenta um micrômetro com resolução de 0,01mm.

Com base na leitura da escala fixa (manguito) e da escala móvel (tambor), qual é o valor da medição indicada?

Durante a operação de máquinas como torno e fresadora, algumas práticas são fundamentais para evitar acidentes. Assinale a alternativa que apresenta uma conduta correta de segurança.

Um sistema de transmissão por engrenagens cilíndricas de dentes retos possui uma engrenagem motora com 20 dentes que aciona uma engrenagem movida com 60 dentes. Qual será a relação de transmissão e o efeito na rotação respectivamente?

Sobre instrumentos de medição, análise as assertivas abaixo, assinalando V, se verdadeiras, ou F, se falsas.

( ) O micrômetro possui maior resolução que o paquímetro.

( ) O relógio comparador mede diretamente dimensões absolutas.

( ) A calibração de instrumentos visa garantir rastreabilidade metrológica.

( ) Erros sistemáticos podem ser reduzidos por calibração.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

No que tange ao sistema de tolerâncias e ajustes, analise as assertivas abaixo, assinalando V, se verdadeiras, ou F, se falsas.

( ) O ajuste com folga ocorre quando o diâmetro do furo é sempre maior que o diâmetro do eixo.

( ) O ajuste interferente pode exigir aquecimento ou prensagem para montagem.

( ) No sistema furo-base, o furo possui dimensão fixa e o eixo varia conforme o ajuste desejado.

( ) A tolerância dimensional representa o valor nominal da dimensão da peça.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Em um laboratório didático, um técnico realiza inspeções periódicas em máquinas como torno e fresadora, com o objetivo de evitar falhas inesperadas. Como é classificado esse tipo de manutenção?

Na soldagem por eletrodo revestido, qual é a função principal do revestimento do eletrodo?

Em um processo de controle de qualidade, uma peça deve apresentar diâmetro de 50 mm com tolerância de ±0,1 mm. Qual é o intervalo aceitável para essa dimensão?
