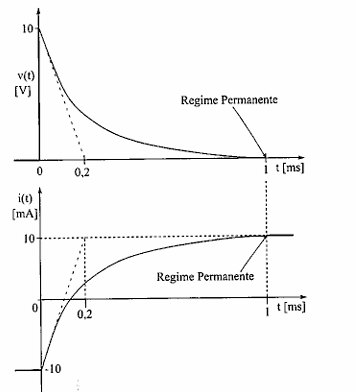

Examine os gráficos abaixo.

Considere que os gráficos de v (t) e i (t)  apresentados acima representam, respectivamente, a tensão e a corrente no indutor de um circuito RL paralelo chaveado no instante t = 0. Considerando que no instante t = 1ms foi atingido o regime permanente, os valores de R, em quiloohms, e L, em milihenrys, são, respectivamente:

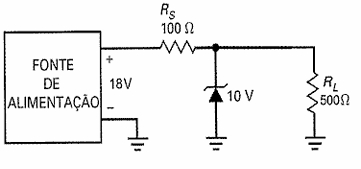

Examine a figura abaixo.

Com base nessas informações, assinale a opção que apresenta corretamente o valor da corrente da fonte (I_fonte), da corrente da carga (I_RL) e da potência dissipada pelo diodo Zener (P_zener).

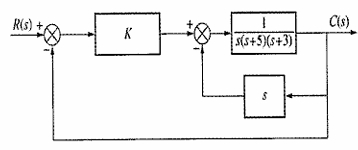

Examine o diagrama de blocos da figura abaixo.

Considere o sistema representado pelo diagrama de blocos da figura acima. O valor do ganho K que faz o sistema oscilar e a frequência de oscilação ω em rad/s são, respectivamente, iguais a:

Examine o circuito abaixo.

Circuito Elétrico (Fonte: Dorf, 2018)

Considere o circuito RLC apresentado acima, descrito em termos de um conjunto de variáveis de estado X (t) = x₁ (t), x₂ (t)), onde x₁ é a tensão elétrica no capacitador, v_c (t),  x_{2 é a corrente no indutor,} i_{L (t), e a saída, y (t) é a tensão no resistor R,} v_o (t). Assim a descrição desse sistema por variáveis de estado é dada por:

Examine o circuito abaixo.

Circuito Elétrico (Fonte: Ogata, 2016)

Qual é a função de transferência, G(s) =\(\dfrac{E_i(s),}{E_o(s),}\), do circuito apresentado acima, onde e_o (t) é a tensão de saída, e_i (t) é a tensão de entrada, R₁ = R₂ = 1Ω, L = 1H e C = 1F?

A potência total radiada por uma antena considerada um radiador isotrópico é 10π W.

Desse modo, a uma distância r >> λ da antena (campo distante), a intensidade de radiação, em W/Sr, e a integral do vetor de Poynting sobre uma esfera fechada de raio r, em watts, são, respectivamente:

Examine o circuito abaixo.

Circuito elétrico (Fonte: Dorf, 2016)

Considere o circuito apresentado acima, onde a função de transferência, que relaciona a corrente de saída no indutor, i_L (t), com a corrente de entrada, i_s (t), é dada por:

\( G(s) = \dfrac{300s}{(s^2 + 300s + 20000)} \)

A corrente no indutor i_L (t) para t > 0, em amperes, quando uma corrente constante i_s (t) = 10A para t > 0, admitindo condições iniciais nulas, é igual a:

Examine as tabelas abaixo.

Tabela 2:Execução das Instruções
Primeira Instrução: Etapa 1	Primeira Instrução: Etapa 2

Um computador hipotético possui instruções e dados de 16 bits, sendo 4 bits (mais significativos) para código de operação e 12 bits (menos significativos) de parâmetro. Um ciclo de instrução é realizado em duas etapas: ciclo de busca, que apenas copia a instrução, e ciclo de execução, que realiza o restante das operações para concluir a instrução. A tabela 1 mostra algumas instruções deste computador, e a tabela 2 mostra a sucessão das instruções a cada linha e a passagem da primeira etapa para a segunda etapa nas colunas. A cada etapa estão listados o endereço e o conteúdo da RAM, bem como o conteúdo de alguns registradores internos da CPU. Os conteúdos e endereços estão representados em hexadecimal. Com base nessas informações, qual a operação de alto nível realizada considerando que o endereço 940 carrega uma variável x e o endereço 941, a variável y?
