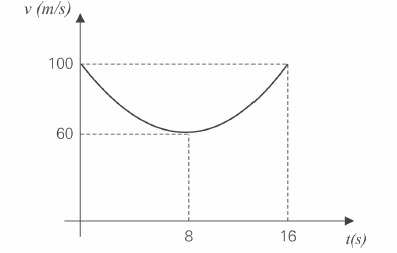

A figura representa, em gráfico cartesiano, como o módulo v da velocidade de um projétil, lançado obliquamente do solo, varia em função do tempo t durante o vôo, supondo desprezível a resistência do ar.

Com base no gráfico acima, é correto afirmar que o alcance do tiro foi de:

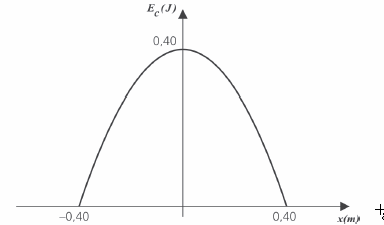

Uma esfera de aço, de pequenas dimensões, suspensa por uma mola ideal a um suporte, oscila harmonicamente na vertical em torno de sua posição de equilíbrio. A figura representa como a energia cinética da esfera varia em função do afastamento x em relação à posição de equilíbrio.

A constante elástica da mola vale

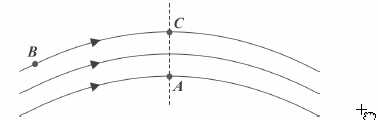

A figura mostra alguns trechos das linhas de um campo eletrostático. Nela, estão marcados os pontos A, B e C, e a linha tracejada AC é perpendicular às linhas de campo que a interceptam.

Denotando por V_A, V_B e V_C os potenciais eletrostáticos nos pontos A, B e C, respectivamente, podemos afirmar que

O período de um pêndulo preso ao teto de um elevador por um fio ideal é:

I. T_R se o elevador estiver em repouso;

II. T_MRU se estiver em MRU;

III. T_C se o elevador tiver uma aceleração constante apontando para cima;

IV. T_B se o elevador tiver uma aceleração constante apontando para baixo.

A esse respeito é correto afirmar que:

Considere o movimento de um grão de poeira preso à periferia de um pneu de uma bicicleta que se move em movimento retilíneo uniforme, cujas rodas rolam sem deslizar numa estrada horizontal.

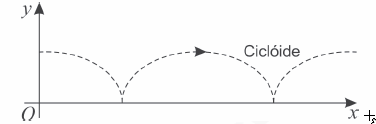

Os eixos cartesianos são escolhidos de tal modo que o movimento do grão ocorra no plano xy. A figura ilustra um trecho da trajetória cicloidal do grão, no qual ele entra em contato com o solo duas vezes.

Assinale a seta que melhor representa o vetor aceleração do grão em um instante em que esteja em contato com o solo.

Um perito foi chamado para analisar um acidente de trânsito e determinar a velocidade de um carro no instante em que ele colidiu com outro que estava em repouso à sua frente. O perito recebeu as seguintes informações:

I. no instante em que o carro começou a frear com todas as rodas travadas ele tinha uma velocidade de 20m/s;

II. a marca deixada no asfalto por cada um dos pneus desde o início da freada até o instante do impacto era retilínea e tinha 6,5 m de extensão; e

III. o coeficiente de atrito entre os pneus e o asfalto era μ = 0,3.

Com base nesses dados, o perito concluiu corretamente, considerando g = 10m/s2, que a velocidade do carro no instante do impacto foi:

A figura representa, num gráfico p × V, cinco processos quase-estáticos por meio dos quais uma determinada massa de um gás ideal pode evoluir entre dois estados de equilíbrio termodinâmico A e B.

O gás precisará receber maior quantidade de calor se evoluir de A até B através do processo
