Um inspetor da Petrobras, ao realizar um ensaio de ultrassom em um tubo novo, fabricado por fundição centrífuga, percebe diversos vazios pontuais nas paredes do tubo. Ao avaliar o resultado deste ensaio, conclui-se que o(s)

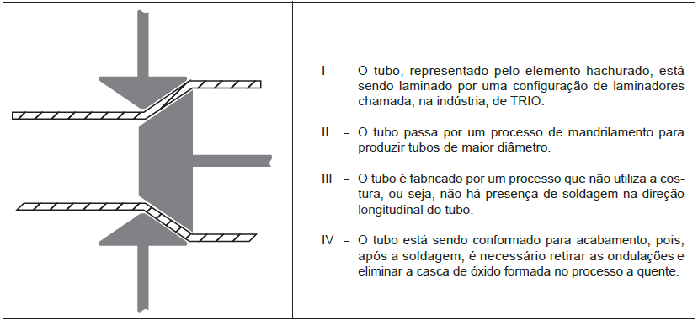

A figura à esquerda representa um dos processos de fabricação de tubos. A respeito deste processo, analise as afirmativas à direita.

São corretas APENAS as afirmativas

Cada ponto do metal de base é exposto ao calor com diferente intensidade, em função da distância da fonte de calor. A variação de temperatura que um ponto sofre é expressa através de uma curva chamada de ciclo térmico de soldagem. Em relação aos efeitos da temperatura na peça, as afirmativas a seguir apresentam características e valores relevantes desta curva.

I - A temperatura de pico, isto é, a temperatura máxima atingida pelo ponto que indica a possibilidade de transformações microestruturais.

II - O tempo de permanência acima da temperatura crítica, que indica transformações microestruturais ou mudança das propriedades do material no ponto.

III - A velocidade de esfriamento, representada pela derivada da curva ou pelo tempo que a temperatura passa de uma temperatura T1 a uma temperatura T2.

É(São) correta(s) a(s) afirmativa(s)

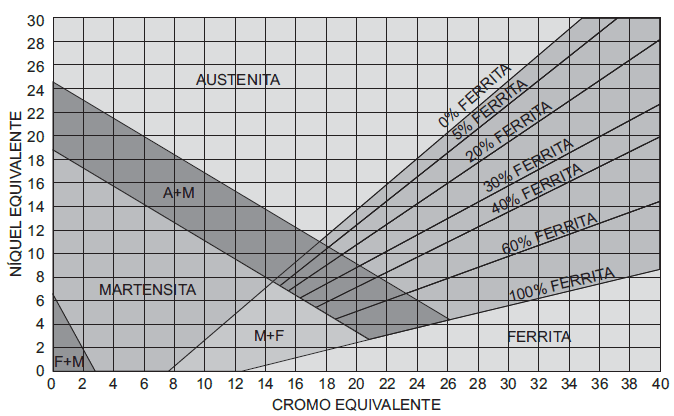

O diagrama de Schaeffler indica graficamente a composição da microestrutura de uma liga em função do cálculo dos valores de Níquel e Cromo equivalentes, que podem ser obtidos a partir das equações a seguir.

Ni_eq = Ni + 30.C + 0,5.Mn

Cr_eq = Cr + Mo − 1,5.Si + 0,5.Nb

Esta ferramenta é utilizada para aços austeníticos, ferríticos e martensíticos, como por exemplo, para realizar uma solda de aço inox ferrítico de composição 0,03%C, 0,9%Mn, 0,4%Si e 17,3%Cr (ABNT430), utilizando eletrodo de composição 0,06%C, 0,7%Mn, 0,7%Si, 22,1%Cr e 12,5%Ni (AWS E309) com 50% de diluição. A partir do diagrama de Schaeffler acima, conclui-se que o metal da solda resultante terá estrutura

A soldabilidade é definida pela AWS (American Welding Society) como a capacidade de um material ser soldado nas condições de fabricação impostas por uma estrutura específica, projetada de forma a se comportar adequadamente em serviço. Aços com baixo carbono apresentam alguns problemas de soldabilidade, tais como a(o)

A soldabilidade dos aços inoxidáveis é função dos elementos do metal e do tipo de aço. A soldagem de aços inox austeníticos exige alguns cuidados. Entre eles está o de evitar a

Em relação às alterações encontradas nos metais componentes de uma união por solda, afirma-se que a(o)

Fissuração por hidrogênio é

Ao final de uma soldagem, realizou-se um corte transversal de forma que se pudesse ver, em verdadeira grandeza, a largura da solda e observar as regiões da zona de fusão, a zona termicamente afetada e o metal de base. Localizando o ponto médio (O) da largura da zona de fusão, é possível traçar um segmento de reta desde o ponto O até um ponto fora da região da solda (P), com estrutura metálica inalterada. Esse segmento de reta passa por diferentes regiões microestruturais na direção OP, que são, além da zona de fusão, as regiões de

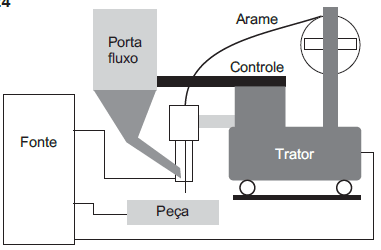

A partir do equipamento de soldagem esquematizado na figura acima, identifica-se que o processo realizado é denominado soldagem
