O funcionamento dos compressores centrífugos sob determinadas circunstâncias sofre restrições que acabam por delimitar uma área útil de operação sobre o conjunto de curvas características. Nessa perspectiva, analise as afirmativas a seguir.

I – O surge é um fenômeno caracterizado pela instabilidade do ponto operacional que ocorre quando a vazão volumétrica que o sistema se mostra capaz de absorver é inferior a um certo valor mínimo.

II – O limite de stonewall tem como resultado prático a impossibilidade de aumento de vazão volumétrica a partir do ponto onde este fenômeno ocorre, além de uma acentuada queda na eficiência do processo de compressão.

III – A máxima rotação em regime contínuo de operação é definida em função do nível de esforços a que é submetido o conjunto rotativo, enquanto a rotação mínima deve se situar acima da primeira velocidade crítica de vibração.

É(São) correta(s) a(s) afirmativa(s)

Em uma turbina a vapor considerada adiabática, na qual se despreza a variação de energia cinética e potencial entre a entrada e a saída da turbina, se a entalpia específica do vapor na saída da turbina aumentar, mantidas as condições na entrada e a pressão na saída constantes, o consumo específico de vapor (kg de vapor/kW-h) e o rendimento adiabático irão, respectivamente,

Os fabricantes de ventiladores apresentam todas as suas informações técnicas e curvas de desempenho considerando o ar nas condições padrão, onde a sua massa específica é !$ ho_s !$. Um ventilador, cuja condição real de operação é tal que a massa específica do ar é !$ ho_s/2 !$, deve fornecer uma vazão mássica m . , a uma pressão total P_t, para atender às necessidades de um sistema de ventilação. Nessa situação, a vazão volumétrica e a pressão total a serem empregadas no catálogo do fabricante para a seleção do ventilador devem ser, respectivamente, iguais a

Um óleo de viscosidade cinemática 4 x 10^-4 m²/s escoa em um tubo liso de ferro fundido de 0,4 m de diâmetro e 2 x 10³ m de comprimento, com uma velocidade média de 1,5 m/s. O escoamento é plenamente desenvolvido e a aceleração da gravidade é considerada igual a 10 m/s². Com base nessas informações, a perda de carga (m), no tubo, é

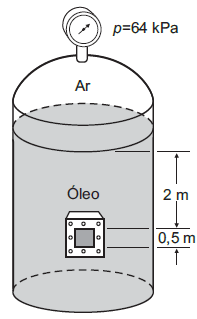

A figura acima representa um tanque fechado e pressurizado, exposto ao ar atmosférico, contendo ar e óleo (peso específico igual a 8 kN/m³). O tanque possui uma janela de inspeção quadrada com 0,5 m de lado, cuja borda superior está localizada a 2 m abaixo da superfície do óleo. Um manômetro instalado no topo do tanque indica uma pressão de 64 kPa. Nessa situação, afirma-se que o módulo da força resultante (kN) que atua na janela é de

Um modelo é utilizado para estudar o escoamento de água numa válvula que apresenta seção de alimentação com diâmetro de 600 mm. A vazão na válvula é 0,9 m³/s e o fluido utilizado no modelo também é água na mesma temperatura daquela que escoa no protótipo. A semelhança entre o modelo e o protótipo é completa e o diâmetro da seção de alimentação do modelo é 60 mm. Nessas condições, a velocidade média (m/s) da água na seção de alimentação do modelo é de

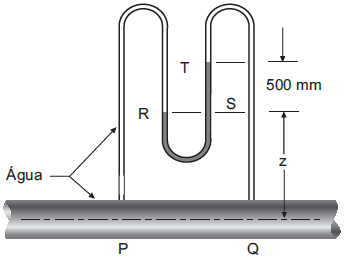

A figura acima mostra um manômetro diferencial colocado entre as seções P e Q de um tubo horizontal no qual escoa água (peso específico igual a 10 kN/m³). A deflexão do mercúrio (peso específico igual a 136 kN/m³) no manômetro é de 500 mm, sendo o mais baixo dos níveis o mais próximo de P. Com base nestas informações, conclui-se que a pressão relativa em

O espaço anular formado entre dois cilindros concêntricos, com 0,4 m de comprimento, está preenchido com um fluido newtoniano. Os raios dos cilindros interno e externo são iguais a 120 mm e 130 mm, respectivamente. Um torque de 1,5 Nm é necessário para manter o cilindro interno girando a 60 rpm, enquanto o cilindro externo permanece imóvel. Nesta situação, a viscosidade dinâmica (Ns/m²) do fluido newtoniano é, aproximadamente,

Um dos instrumentos utilizados nos sistemas automatizados é o multímetro que, em sua forma mais simples, reduz-se a um circuito integrado que inclui um conversor AD (Analógico-Digital), uma alimentação de baixa tensão e um visor de cristal líquido (LCD). A característica desse instrumento responsável pela eliminação de sua influência no valor obtido na medição é o fato de

O CLP (Controlador Lógico Programável) é um dispositivo utilizado nos sistemas de controle que podem substituir componentes como painéis e cabines de controle com centenas de relés e suas conexões, os quais são passíveis de falhas, comprometendo horas ou mesmo dias de trabalho com sua manutenção. Esse dispositivo, quando instalado em um processo produtivo,
