Um sistema de transmissão emprega um modulador 2-ASK, cuja constelação é dada por {-V, V}. Outro sistema de transmissão emprega um modulador 4-ASK com a constelação {-3V, -V, V, 3V}. Sabendo-se que a fonte de ambos os sistemas gera bits independentes e igualmente prováveis, a razão entre a energia média de símbolo do modulador 4-ASK e a energia média de símbolo do modulador 2-ASK é

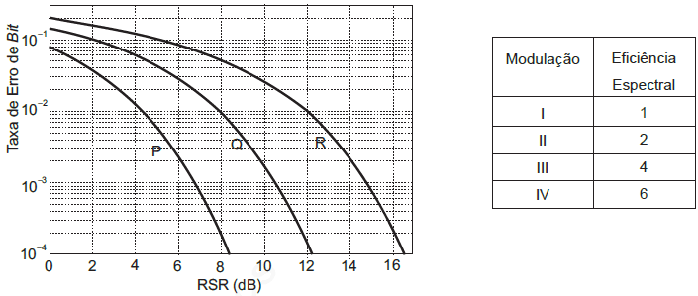

A figura acima mostra curvas de taxa de erro de bit em função da Razão Sinal Ruído (RSR) para três modulações QAM. A tabela apresenta valores de eficiência espectral, expressos em bits por segundo por Hertz. Três desses valores são das modulações cujas curvas de desempenho são apresentadas na figura. A associação correta entre as curvas de taxa de erro de bit e eficiências espectrais é

Em relação aos códigos corretores de erros, modulações digitais e formatação de pulso de transmissão, analise as afirmativas abaixo.

I – A capacidade de correção dos códigos corretores de erro é maior do que a capacidade de detecção.

II – O aumento da quantidade de pontos da constelação das modulações PSK e QAM eleva a eficiência espectral (bits por segundo por Hertz).

III – O aumento do fator de excesso de faixa (rolloff) do pulso de cosseno levantado melhora a robustez ao erro de sincronização de início de símbolo.

É(São) correta(s) a(s) afirmativa(s)

Dentre os exemplos de esquemas de modulação digital abaixo, quais são os do tipo passa-faixa?

Um sinal analógico de voz, com espectro de frequências entre 0 e 3,4 kHz, deve ser amostrado no tempo. Para que o sinal não sofra a distorção de aliasing, a taxa de amostragem mínima, em amostras/seg, é

No que diz respeito aos princípios de comunicação, analise as afirmativas a seguir.

I – Ruído é um sinal indesejado que distorce o sinal transmitido e está presente em todos os sistemas de transmissão.

II – Comunicação digital é aquela na qual os símbolos transmitidos não são representados por formas de onda contínuas no tempo.

III – Na modulação QAM, a amplitude e a fase da portadora são alteradas de acordo com o símbolo a ser transmitido.

É(São) correta(s) a(s) afirmativa(s)

A figura acima apresenta a tabela verdade do sinal digital D, em função dos sinais de entrada A, B e C. A expressão booleana simplificada do sinal D é

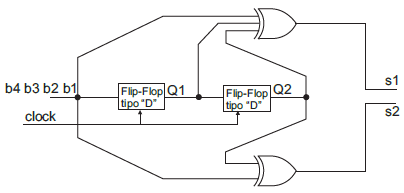

O diagrama de um codificador convolucional utilizado em sistemas de comunicações é mostrado na figura acima. Os registradores de deslocamento são Flip-Flops do tipo D. As portas lógicas realizam a operação OU-EXCLUSIVO entre os sinais de suas entradas. Considerando que inicialmente Q₁ = 0 e Q₂ = 0, a sequência de saída (s₁ , s₂) correspondente à sequência de entrada b₁= 0; b₂ = 1 ; b₃ = 1 ; b₄ = 0 é:

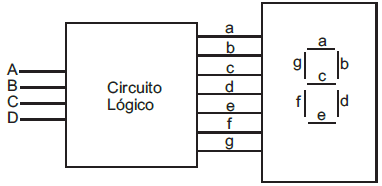

As entradas A, B, C e D controlam o funcionamento do display de sete segmentos (a,b,c, . . . , g) mostrados na figura acima. O sinal A corresponde ao bit mais significativo do código fornecido na entrada do circuito lógico. Considera- se que, para valores maiores do que 9 na entrada, o símbolo E deve ser mostrado pelo display e que, para mostrar o algarismo 1 no display, deve-se acender os segmentos b e d. A expressão booleana em função dos sinais de entrada para o acendimento do segmento b é

A figura acima apresenta um contador digital utilizando flipflops do tipo JK, cujo estado é definido por (S1,S2,S3). O estado inicial desse contador é obtido pelo acionamento do sinal de reset.

De acordo com o diagrama do circuito apresentado e considerando que o contador é inicializado com o sinal de reset, o número de estados desse contador é
