Foram encontradas 100 questões.
Uma instalação elétrica tem carga monofásica de 800 W com fator de potência igual a 0,8 indutivo. Em relação a essa carga, julgue o item subseqüente.
Essa carga apresenta potência aparente igual a 1 kVA.
Provas
Questão presente nas seguintes provas
Hélio Creder. Instalações elétricas. 14.ª ed. Rio de Janeiro: LTC, 2000, p. 249 (com adaptações).
Julgue o item que se segue, a respeito da figura acima, que mostra os diagramas de força e de controle do acionamento de um motor de indução trifásico com reversão do sentido de rotação.
No diagrama de controle, o contato !$ \gamma !$ deve ser um contato normalmente fechado de b1, para garantir que a bobina do contator c2 não esteja energizada quando o botão b1 for pressionado. Essa situação exemplifica o que se conhece por intertravamento elétrico.
Provas
Questão presente nas seguintes provas
Geraldo Cavalin e Severino Cervelin. Instalações elétricas prediais. São Paulo: Érica, 1998, p. 223.

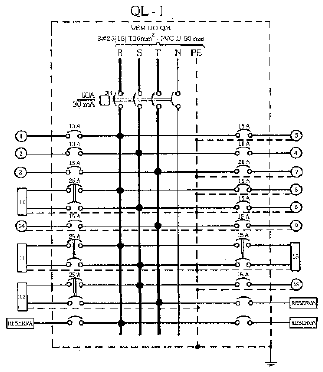

Com relação à figura acima, que mostra o diagrama de um quadro de distribuição de uma instalação elétrica já executada e em funcionamento, julgue o item seguinte.
Se for decidido que o condutor neutro da alimentação desse quadro deve ser substituído por outro, de bitola maior, a bitola do novo condutor deverá ter, no mínimo, 25 mm2.
Provas
Questão presente nas seguintes provas
Uma carga trifásica equilibrada, em triângulo, é ligada a uma rede elétrica trifásica equilibrada e simétrica, cuja tensão de linha é igual a 220 V eficazes. Sabe-se que a carga absorve potência de 2,2 kW e apresenta fator de potência unitário. Acerca desse assunto, julgue o item a seguir.
As correntes de fase e de linha na ligação em triângulo têm defasagem, em módulo, igual a 30º.
Provas
Questão presente nas seguintes provas
A respeito de aterramento elétrico, julgue o item subseqüente.
A seleção, a instalação e a manutenção dos componentes do aterramento devem ser tais que o valor da resistência do aterramento varie bastante ao longo do tempo, para atender às necessidades da instalação elétrica e em função das condições externas.
Provas
Questão presente nas seguintes provas
Uma instalação elétrica tem carga monofásica de 800 W com fator de potência igual a 0,8 indutivo. Em relação a essa carga, julgue o item subseqüente.
Ao realizar o cálculo de um capacitor em derivação (shunt) para efetuar compensação da carga, esse capacitor foi sobredimensionado de modo que o fator de potência da carga compensada passou a ficar capacitivo. Nesse caso, a potência reativa do capacitor é inferior a 600 Var.
Provas
Questão presente nas seguintes provas
A figura abaixo mostra um circuito alimentado por cinco pilhas secas de 1,5 V cada uma, em perfeito estado de funcionamento, ligadas em série. Os outros componentes do circuito também conectados em série são uma chave-faca e três suportes de lâmpadas. As três lâmpadas são, cada uma, de 2,5 V e precisam ser rosqueadas nos suportes. Suponha que as resistências internas das pilhas sejam desprezíveis e que as ligações foram feitas de forma adequada.
Com base nessas informações, julgue o item a seguir.
A tensão equivalente da fonte constituída a partir das pilhas é igual a 7,5 V.
Provas
Questão presente nas seguintes provas
Hélio Creder. Instalações elétricas. 14.ª ed. Rio de Janeiro: LTC, 2000, p. 249 (com adaptações).
Julgue o item que se segue, a respeito da figura acima, que mostra os diagramas de força e de controle do acionamento de um motor de indução trifásico com reversão do sentido de rotação.
No diagrama de controle, o contato !$ \gamma !$ deve ser um contato normalmente fechado de b1, para garantir que a bobina do contator c2 não esteja energizada quando o botão b1 for pressionado. Essa situação exemplifica o que se conhece por intertravamento elétrico.
Provas
Questão presente nas seguintes provas
A respeito de aterramento elétrico, julgue o item subseqüente.
A existência do condutor PEN é a característica principal do esquema de aterramento conhecido por TN-S, em que as funções de neutro e de proteção são exercidas por condutores diferentes.
Provas
Questão presente nas seguintes provas
A respeito de aterramento elétrico, julgue o item subseqüente.
Os eletrodos de aterramento embutidos nas fundações dos prédios devem, preferencialmente, ser constituídos por um anel no fundo da escavação, executado quando da construção das fundações. Além disso, as armações de concreto armado devem ser interconectadas a esse anel, na medida do possível, assegurando, assim, a eqüipotencialidade do conjunto.
Provas
Questão presente nas seguintes provas
