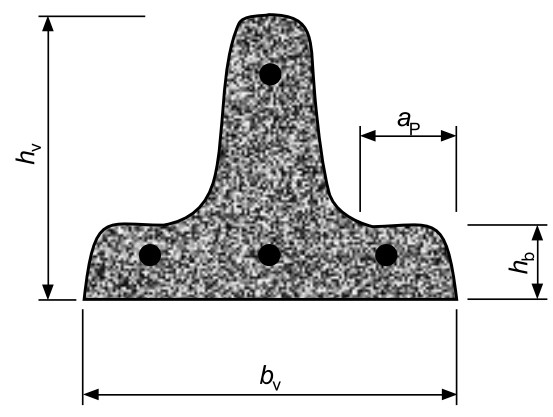

Observe a imagem a seguir:

O elemento pré-fabricado de concreto estrutural e armadura principal passiva (fios ou barras) com a representação normativa da figura é denominado

Considere uma linha adutora que foi projetada para o escoamento de água por gravidade e que deverá ser executada com tubulação DN 250 mm, com o escoamento à meia seção. No dimensionamento da linha adutora, o raio hidráulico será de

Considere que um bloco de fundação em concreto armado está apoiado em uma camada de solo com tensão admissível de 0,5 MPa e foi dimensionado para suportar uma carga de 3250 kN aplicada por um pilar de 62,5 cm x 62,5 cm. A área da base do bloco de fundação, em metros quadrados, é

Observe o símbolo a seguir:

Considerando um projeto em estruturas metálicas, na sua representação simplificada, o símbolo representa parafuso

Considere, para o projeto e dimensionamento de uma viga de concreto armado, os dados a seguir:

– viga com seção transversal retangular com base de 30 cm e altura de 60 cm;

– concreto utilizado na viga com fck = 30 MPa;

– aço da armadura = CA50.

A área de armadura mínima de flexão permitida para essa viga, de acordo com o pressuposto técnico normativo, é:

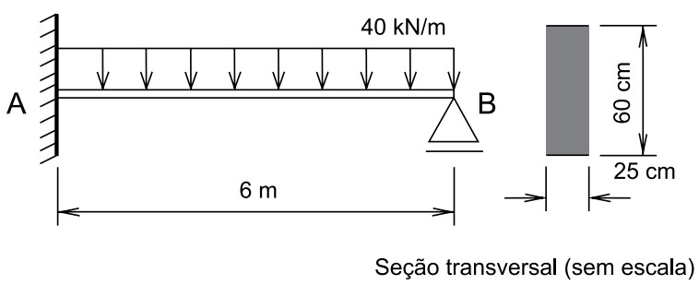

Considere o dimensionamento estrutural da viga hiperestática da figura a seguir, com vão de 6 m, submetida a um carregamento uniformemente distribuído de 40 kN/m.

O valor, em módulo, da tensão normal na flexão que ocorre nas fibras superiores do apoio A é

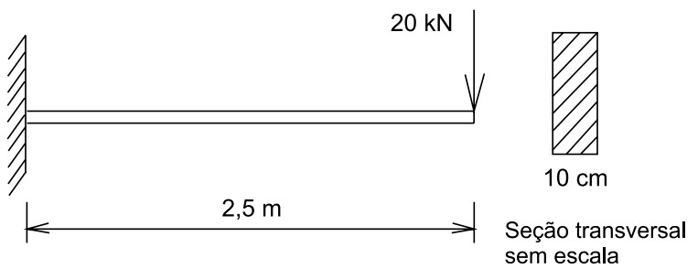

No projeto estrutural de um novo edifício comercial, a viga engastada de 2,5 m de comprimento da figura a seguir está submetida a uma força concentrada na extremidade livre com valor de 20 kN.

Dados:

– seção transversal da viga= retangular com largura de 10 cm;

– tensão admissível da viga ao cisalhamento = 0,50 MPa.

A altura mínima que a viga deve possuir, para resistir à tensão de cisalhamento, é:
