No dimensionamento de sistemas prediais de esgoto sanitário, os diâmetros mínimos das tubulações variam conforme o tipo de aparelho sanitário atendido e a função da tubulação no sistema. Considerando os critérios estabelecidos pela ABNT NBR 8160, analise as afirmativas a seguir.

I – O diâmetro mínimo do ramal de descarga que atende uma bacia sanitária com caixa de descarga é de 100 mm.

II – O diâmetro mínimo do ramal de descarga de lavatórios é de 40 mm.

III – O diâmetro mínimo de tubo de queda que recebe descarga de bacias sanitárias é de 100 mm.

IV – O diâmetro mínimo das tubulações de ventilação em sistemas prediais de esgoto sanitário é de 75 mm.

Assinale a alternativa correta.

Nos sistemas prediais de esgoto sanitário, o correto funcionamento das instalações depende da presença de dispositivos que evitem a propagação de gases e odores provenientes da rede de esgoto para o interior da edificação. Nesse contexto, considere o papel do sistema de ventilação e dos sifões instalados nos aparelhos sanitários. Assinale a alternativa que apresenta corretamente a função conjunta desses elementos no sistema predial de esgoto sanitário.

Durante o projeto das instalações elétricas de uma edificação com vários pavimentos, prevê-se a instalação de iluminação no fosso do elevador para permitir a realização de inspeções e serviços de manutenção. Deseja-se que todas as luminárias do fosso possam ser acionadas ou desligadas ao mesmo tempo pelo responsável pela manutenção a partir de qualquer pavimento do edifício. Considerando os tipos de interruptores utilizados em instalações elétricas prediais, assinale a alternativa correta.

Nas estruturas de concreto armado, as barras de armadura podem necessitar de emendas ao longo de seu comprimento para garantir a continuidade da armadura e a adequada transferência de esforços. De acordo com os critérios estabelecidos pela ABNT NBR 6118, assinale a alternativa correta sobre as emendas em barras de armadura.

A aderência entre o aço e o concreto é fundamental para o funcionamento das estruturas de concreto armado. Essa aderência ocorre principalmente devido a:

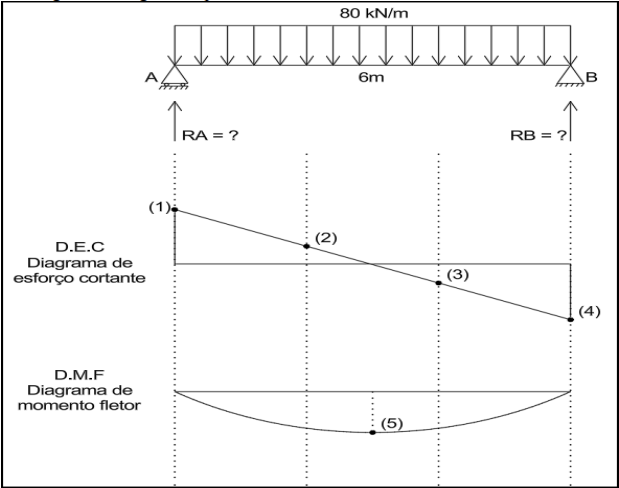

A figura apresenta uma viga bi apoiada com vão de 6 m submetida a um carregamento distribuído uniformemente de intensidade 80 kN/m ao longo de todo o vão. Abaixo estão representados, de forma esquemática, os diagramas de esforço cortante (DEC) e momento fletor (DMF) correspondentes, com alguns pontos destacados. Com base na análise estrutural da viga e nos diagramas apresentados, assinale a alternativa incorreta:

Em obras de terraplenagem, a compactação adequada do solo contribui para melhorar o desempenho das camadas de aterro. Assinale a alternativa que apresenta um efeito da compactação do solo.

A caracterização dos solos é fundamental para a compreensão do comportamento geotécnico do terreno de fundação. Entre os ensaios utilizados para determinar os limites de consistência dos solos finos, destacam-se os limites de Atterberg. Nesse contexto, o limite de liquidez corresponde:

A escolha do sistema de impermeabilização deve considerar as condições de exposição da estrutura, as movimentações previstas e o tipo de solicitação da água. A seleção inadequada do sistema pode resultar em patologias e perda de desempenho da edificação. Considerando os sistemas rígidos e flexíveis de impermeabilização, assinale a alternativa correta.

Durante a execução de revestimentos de piso com placas cerâmicas, diversos cuidados devem ser observados para garantir o desempenho e a durabilidade do sistema. De acordo com as recomendações da ABNT NBR 13753, assinale a alternativa correta.
