Num circuito em corrente contínua, temos uma fonte de tensão de 12V alimentando três resistores em série: R1 de 2Ω, R2 de 4Ω e R3 de 6Ω. Qual é a corrente total que circula por esse circuito e a potência dissipada no resistor R2, re?

Considere um circuito CA(Corrente Alternada) monofásico no qual uma carga indutiva consome 1000Wde potência ativa e possui um fator de potência de 0,8 indutivo. Se a tensão da rede é de 220V(RMS), qual é o valor aproximado da corrente eficaz (RMS) que a carga demanda da rede?

Em muitas situações do dia a dia, o eletricista se depara com motores trifásicos de seis terminais, nos quais o fechamento das bobinas é feito de forma prática usando chapinhas de metal, que funcionam como pontes (jumpers) na caixa de ligação. Essa configuração permite que o mesmo motor seja adaptado para diferentes níveis de tensão, dependendo de como essas conexões são arranjadas.

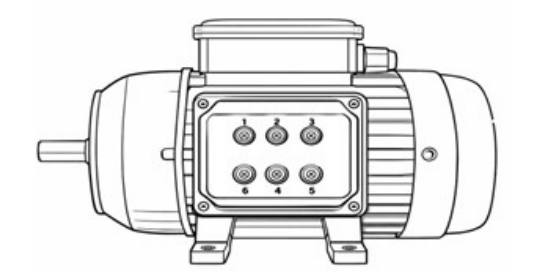

Figura 2 – Ilustração de um motor trifásico de 6 pontas com ligação por chapas metálicas.

Fonte: CPCON, 2026.

Sabendo disso, e observando a caixa de terminais do motor trifásico representado na Figura 2, qual é o procedimento CORRETO para realizar o fechamento em estrela (Y) e em triângulo (Δ), respectivamente?

De acordo com a Norma Brasileira Regulamentadora (NBR) 5410, que estabelece as condições para instalações elétricas de baixa tensão, a segurança das pessoas contra choques elétricos é uma prioridade. Para isso, a norma exige o uso de um dispositivo de proteção adicional, o DR (Diferencial Residual) de alta sensibilidade, em certas situações. Analisando as situações abaixo, qual delas descreve CORRETAMENTE os casos em que a instalação desse dispositivo é obrigatória?

Depois de uma manutenção cuidadosa em um circuito elétrico, a equipe de eletricistas se prepara para restabelecer a energia de forma segura. Para garantir que essa volta à operação seja totalmente segura, a norma estabelece uma sequência de passos que deve ser seguida à risca.

Entre os procedimentos abaixo, qual faz parte da sequência CORRETA para a reenergização de um circuito elétrico, conforme estabelece a Norma Regulamentadora (NR)-10?

Durante uma auditoria de segurança em uma indústria metalúrgica, o técnico de segurança do trabalho verificou que a empresa possui uma carga instalada de 80 kW. De acordo com a NR-10, estabelecimentos com carga instalada superior a 75 kW devem constituir e manter o Prontuário de Instalações Elétricas (PIE), contendo um conjunto mínimo de documentos e procedimentos.

Entre os itens abaixo, qual faz parte das exigências mínimas que devem constar obrigatoriamente no Prontuário de Instalações Elétricas (PIE), conforme a NR-10?

Um eletricista precisa instalar o eletrodo de aterramento para uma pequena oficina. Seguindo a Norma Brasileira Regulamentadora (NBR) 5410, ele utiliza uma haste de aterramento vertical. A instalação utiliza esquema de aterramento TT e possui proteção por dispositivo Diferencial Residual (DR) para proteção contra choques elétricos, em conformidade com a norma. Após cravar a haste, ele mede a resistência de aterramento e encontra 30 Ω.

De acordo com a NBR 5410, é CORRETO afirmar que:

Um eletricista foi chamado para fazer a instalação de um novo circuito elétrico destinado exclusivamente a um ar-condicionado de 12.000 BTUs em uma residência. Ele sabe que motores elétricos, como o compressor do ar-condicionado, pedem uma corrente de partida elevada, que dura alguns instantes até o equipamento atingir sua rotação normal.

Considerando a necessidade de proteger o circuito contra sobrecargas e curtos-circuitos, mas sem que o disjuntor desarme indevidamente durante a partida do motor, qual tipo de disjuntor termomagnético o eletricista deve escolher?

O funcionamento de um transformador está diretamente ligado à variação do fluxo magnético no núcleo. Sobre esse princípio, é CORRETO afirmar que:

Considerando o uso de equipamento adequado, grandezas e unidades de medida utilizadas em luminotécnica, é CORRETO afirmar que:
