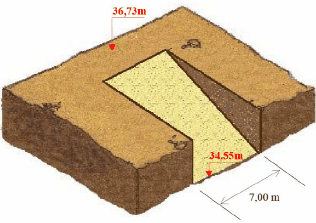

Deseja-se construir uma rampa com inclinação de 10%, conforme desenho abaixo. Sabendo-se que a cota de início da rampa é de 34,55m (ponto mais baixo), que o terreno está nivelado na cota 36,73m e que a rampa deverá ter largura de 7m, calcule o volume de material (!$ m^3 !$) a ser retirado do terreno.

Azimute magnético (Azm) e rumo magnético (Rm) são dois tipos de ângulos horizontais muito empregados em topografia, principalmente para efeito de orientação de plantas. A conversão do Azm = 35º 30’ em Rm corresponde a

Considerando uma poligonal fechada de 9 vértices, a somatória dos ângulos internos é 1260°00’40’’, a precisão nominal do equipamento utilizado é 10’’. Pode-se afirmar que

Uma mira falante encontra-se no ponto P localizado próximo a um poste de energia elétrica. Percebendo que essa mira está exatamente na vertical, o topógrafo coincide o fio vertical do teodolito com o centro da mira e, em seguida, faz as devidas leituras. As leituras efetuadas são: fio superior do retículo horizontal = 3.000 mm; fio médio do retículo horizontal = 2.600 mm; fio inferior do retículo horizontal = 2.200 mm; ângulo vertical = 80 00’ 00” e constante estadimétrica do aparelho = 100. Assim, a distância horizontal !$ (DH = S.K.\cos^2α) !$ do aparelho até a mira será:

Sabe-se que o azimute verdadeiro do alinhamento AB é 75°30’. Calcule o azimute magnético para o alinhamento em questão, tendo em vista que a declinação magnética no ponto A é 20°40’ W.

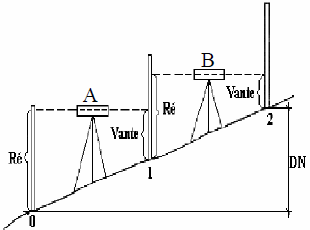

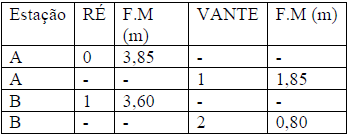

Com base no desenho abaixo, calcule a altitude no ponto (2), sabendo-se que a altitude no ponto (0) é 987,20 m.

F.M: Feio Médio

Conforme o desenho da questão anterior e sabendo-se que a distância horizontal (D.H) do ponto (0) ao ponto (2) é 15 m, a declividade do terreno em (%) é:

Leia atentamente o texto para responder a questão.

QUE PROFISSIONAIS QUEREMOS?

Não sei quanto a vocês, leitores, mas eu quero em todos os campos o melhor profissional. Eu mereço, vocês merecem, todos merecemos, não importa nossa classe social, cor da pele, ascendência, cultura.!$ ^{(B)} !$

Um topógrafo fez o levantamento de uma área retangular e encontrou as seguintes dimensões para as distâncias horizontais: 800,0 m para o lado maior e 600,0 m para o lado menor. As dimensões dessas distâncias no desenho planimétrico, com escala de 1:5.000, ficariam assim representadas:

Leia atentamente o texto para responder a questão.

QUE PROFISSIONAIS QUEREMOS?

Não sei quanto a vocês, leitores, mas eu quero em todos os campos o melhor profissional. Eu mereço, vocês merecem, todos merecemos, não importa nossa classe social, cor da pele, ascendência, cultura.
