A largura da linha no desenho arquitetônico (representada por “d”) de todos os tipos de linhas deve ser uma das seguintes, de acordo com o tipo, dimensão, método de projeção, quantidade de linhas e escala do desenho: 0,13 mm; 0,18 mm; 0,25 mm; 0,35 mm; 0,50 mm; 0,70 mm; 1,00 mm; 1,40 mm; e, 2,00 mm. As larguras das linhas podem ter um afastamento dos valores especificados na série de larguras de linha, desde que seja possível diferenciar, sem ambiguidades, duas linhas adjacentes com diferentes larguras. O afastamento entre duas linhas de mesma largura não pode ser maior que:

Considerando o desenho técnico, nos requisitos para representação de linhas e escrita podem ocorrer a variação dos tipos básicos de linha. Estas possíveis variações podem existir no desenho, conforme a opção do projetista por um ou outro tipo de linha, ou como determina a norma técnica para tal função de linha. É um tipo de variação de linha:

Os projetos arquitetônicos urbanísticos são desenvolvidos por meio de uma abordagem evolutiva, caracterizada por etapas e fases dentro da fase de projeto realizadas por profissional habilitado, e que está situada dentro do contexto produtivo das fases de desenvolvimento do empreendimento, sejam públicos ou privados, edificações ou espaços abertos. Essas fases e etapas são organizadas em sequência predeterminada, de forma a atender aos requisitos a serem considerados, de acordo com o objeto do projeto arquitetônico ou urbanístico, e objetos da construção, mantendo- se a sua conformidade com as determinações e condicionantes técnicos e legais envolvidos e as demandas e premissas definidas pelo empreendedor. De acordo com os conceitos para a elaboração e o desenvolvimento de serviços técnicos especializados de projetos arquitetônicos e urbanísticos, a etapa destinada a documentar tecnicamente e de forma fiel os resultados da obra executada a partir dos projetos e eventuais alterações realizadas é:

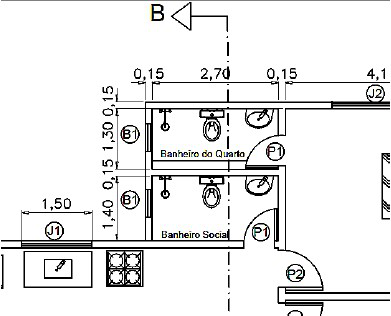

Considere a parte do projeto de engenharia a seguir:

Os desenhos devem sempre estar em escala e dispostos, para que o executor observe todas as etapas de construção, bem como os detalhes que não podem faltar para que o projeto seja o mais fiel possível aos olhos do usuário. Por isso, no desenho, são utilizadas diversas cotas para marcar o tamanho dos cômodos e seus aparelhos para criar um ambiente desejável para quem for habitar. De acordo as elucidações, é possível afirmar que:

Escalas são largamente utilizadas para inserir o desenho arquitetônico em tamanho padrão dentro do formato de um papel. Normalmente, a escala adequada é aquela em que se visualiza bem o desenho, como também se pode interpretá-lo sem nenhuma dúvida quanto ao tamanho, incluindo suas dimensões e profundidade. Assim, uma linha de 17,50 metros na escala 1:125 terá quantos metros na escala 1:20?

Nas construções, em geral, é empregada uma grande diversificação de materiais, bem como todos devem estar adequadamente representados no projeto de engenharia. A representação pode constar em legenda para facilitar o entendimento do executor do projeto. Cada material de construção tem o seu tipo de representação gráfica e o material adotado para a porção da obra deve ser identificado com precisão.

A figura anterior representa:

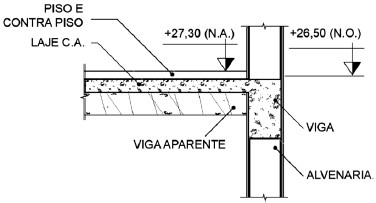

Observe a imagem a seguir:

Trata-se de um esquema de corte de parte de projeto de engenharia, que destaca um pavimento inferior e outro superior, mostrando o piso e o contrapiso, bem como a laje em concreto armado, a viga e a alvenaria logo abaixo do pavimento inferior. As siglas N.A. e N.O. significam, respectivamente:

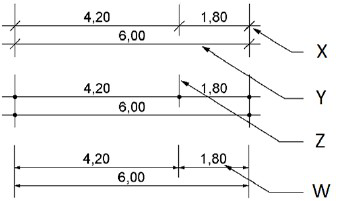

Em um projeto de engenharia, o responsável pelo desenho deve observar como precisam estar dispostas as cotas, para que este fique claro e limpo ao ser executado. As cotas devem ser indicadas utilizando-se o sistema métrico de medidas. Em um único desenho, deve-se utilizar a mesma unidade de medida. Considere a situação a seguir:

As letras X, Y, Z e W são, respectivamente:

Nos projetos arquitetônicos e urbanísticos, a atividade que abrange solicitação de propostas, elaboração de licitações e atos jurídicos de firmamento de contratos de todos os intervenientes no processo de produção e elaboração dos projetos técnicos de edificação e seus componentes, de acordo com o espaço solicitado, para objetos de projetos de caráter público ou privado, se refere a:

Para o desenho de um novo vertedouro auxiliar da barragem de Itaipu, há 450 plantas formato A0; 346 plantas formato A1; e, 76 plantas formato A3. Considere que as pastas para arquivo físico das plantas somente podem ser em tamanho A2. Neste caso, quantas plantas do tamanho A2 seriam necessárias para arquivar o desenho?
