Certo desenho em arquivo digital foi transferido para um programa CAD e verificou-se que todas as medidas apresentavam um encurtamento de 80%. Isto é, em uma dimensão real de 5,00 m, ao cotar, o valor retornava como se o comprimento fosse de 4,00 m. Nesse contexto, é possível corrigir o encurtamento multiplicando todo o desenho pelo fator de

Em desenhos técnicos, especialmente em projetos arquitetônicos, os tipos de linhas e seus significados são padronizados. Diante disso, é correto afirmar que a linha tracejada estreita é adequadamente aplicada para

Considere o seguinte detalhamento de um trecho ascendente de uma escada com 12 degraus, saindo da cota +1,10 m para a cota +3,26 m:

Tendo em vista que os degraus são de mesmo tamanho, é correto afirmar que o espelho de cada um deles possui

De acordo com o inciso I do art. 198 da Constituição Federal, a direção do Sistema Único de Saúde (SUS) é única, sendo exercida em cada esfera de governo pelo respectivo órgão responsável. No âmbito da União, o referido órgão responsável é o(a)

Conjunto de ações que proporcionam o conhecimento, a detecção ou prevenção de qualquer mudança nos fatores determinantes e condicionantes de saúde individual ou coletiva, com a finalidade de recomendar e adotar as medidas de prevenção e controle das doenças ou agravos.

De acordo com a Lei nº 8.080/1990 e alterações, o enunciado refere-se ao conceito de

Para determinar a vazão de projeto de referência para o dimensionamento de uma calha, pode-se empregar a fórmula de Manning-Strickler, apresentada a seguir:

Considere que:

\( Q \) = vazão de projeto, em L/min;

\( S \) = área da seção molhada, em m²;

\( n \) = coeficiente de rugosidade;

\( R \)_{\( H \)} = raio hidráulico, em m;

\( i \) = declividade da calha, em m/m;

\( K \) = 60.000.

Em dado contexto, decidiu-se utilizar uma mesma calha, com inclinação de 1% e vazão de projeto \( Q \)_{\( 1 \)}, em uma situação 1, para uma situação 2 de inclinação igual a 4%, com vazão de projeto resultante \( Q \)_{\( 2 \)}. Considerando que as situações 1 e 2 possuem os mesmos valores para as demais variáveis (\( S \), \( n \), \( R \)_{\( H \)} e \( K \)), é correto afirmar que

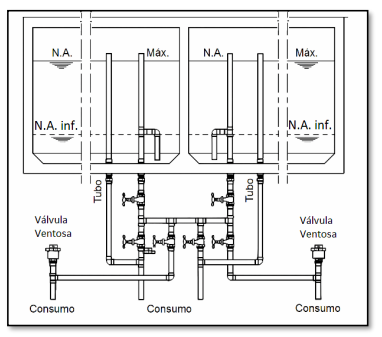

A figura a seguir apresenta o detalhamento dos dois reservatórios que atendem exclusivamente a uma edificação nova de múltiplos pavimentos, incluindo o barrilete, as tubulações de consumo e demais componentes. Observa-se a existência de um nível d’água máximo (N.A. máx.) e de um nível d’água inferior (N.A. inf.), ambos determinados pela configuração das tubulações de consumo.

Considerando essas informações, é correto afirmar que o N.A. inf. é definido com a finalidade de garantir a reserva técnica

No memorial descritivo de uma instalação de rede de drenagem pluvial em uma edificação multifamiliar, foi prevista a utilização de tubulação horizontal com diâmetro nominal de 4 polegadas (4”). No momento da compra dos materiais, o catálogo do fornecedor apresentava as dimensões em milímetros (mm). Nesse contexto, na prática comercial, é correto afirmar que o diâmetro nominal equivalente a 4” corresponde (aproximadamente) às tubulações de

Durante a execução de uma obra de uma residência térrea unifamiliar com instalação elétrica de baixa tensão, verificou-se que, na parede destinada à instalação de um forno micro-ondas (220 V), não havia ponto de tomada previsto nas proximidades para atendê-lo. De acordo com os critérios da NBR 5410, é correto afirmar que os pontos de tomada de uso específico (TUE) devem ser localizados a uma distância máxima, em relação ao ponto previsto para o equipamento a ser alimentado, de até

Sobre o emprego de eletrodutos em instalações elétricas prediais residenciais de baixa tensão, considerando os critérios da NBR 5410, assinale a alternativa INCORRETA.
