Considere o sistema trifásico, com a tensão de linha V_L = 780 ∠ 0° V, e cargas equilibradas Z_Y = (6 + j8) Ω, em estrela. As linhas entre o sistema e a carga têm a impedância de Z_L = (3 + j4) Ω.

Assim, o módulo da tensão nas cargas Z_Y em volts é:

Considere a associação de capacitores abaixo, onde a chave S encontra-se fechada.

Ao abrir a chave S, a capacitância entre A e B

A figura abaixo representa um pequeno transformador doméstico, abaixador de tensão, onde no primário encontrase instalada uma bateria de tensão constante e uma chave de ligação (S). No secundário, encontra-se um galvanômetro analógico com zero central, instalado de forma que ao ligar a chave S, o ponteiro inicialmente curva-se para a direita.

Em relação às variações de energia verificadas no galvanômetro é correto afirmar que ao ligar e desligar a chave S pausadamente o ponteiro se comporta da seguinte forma:

Analise o circuito abaixo, onde se deseja obter a tensão de oito volts entre os terminais do capacitor, com a polaridade indicada.

Nas condições apresentadas, o valor em Ω do resistor R₁ é

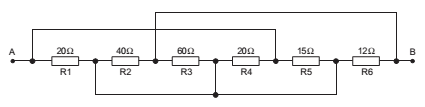

Considere a associação de resistores abaixo.

A resistência equivalente entre os pontos A e B apresenta o valor, em ohm, de

Considere os pontos A e B, no circuito abaixo, como referência para a aplicação do teorema de Thévenin.

São, respectivamente, tensão (Vth) e resistência (Rth) de Thévenin, os valores

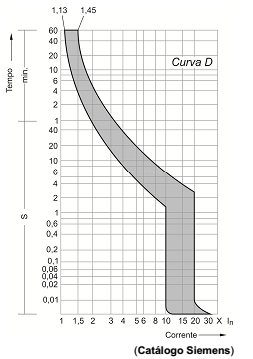

O gráfico abaixo corresponde à curva tempo x corrente de um disjuntor termomagnético tipo D:

A curva cujo limite está identificado na parte superior pelo valor 1,45 representa a corrente
