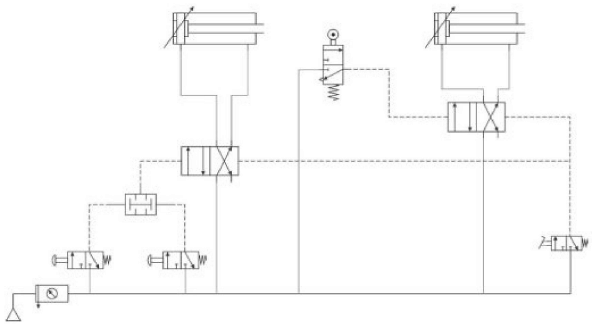

Considere o esquema de comando de posição do sistema pneumático da figura a seguir.

O cilindro da direita avança se

Considere o instrumento de medição de engrenagens da figura a seguir.

O cursor horizontal é utilizado para medir

Uma transmissão consiste de um par de engrenagens cilíndricas de dentes retos de módulo 4. A engrenagem do eixo motor possui 14 dentes e gira a 1800 rpm, enquanto que o eixo movido gira a 600 rpm.

A distância entre centros das engrenagens e os diâmetros primitivos das engrenagens motora e movida são, respectivamente, em mm,

A figura a seguir apresenta um bloco de material homogêneo que deve ser transportado na posição mostrada, sem fixação, por um carrinho sujeito a uma aceleração constante "a". Os coeficientes de atrito estático e dinâmico no contato entre o bloco e o carrinho são 0,60 e 0,40, respectivamente. Considere g = 10 m/s².

Para que o transporte ocorra sem tombamento e sem deslizamento do bloco, a máxima aceleração "a", em m/s², é

Considere o desenho técnico de conjunto apresentado na figura a seguir.

Os componentes numerados de 1 a 5 identificam, correta e respectivamente: engrenagem

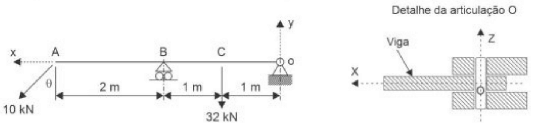

A figura mostra a viga OA sustentada pela articulação O e pelo apoio móvel B. O ponto C sustenta um peso de 32 kN e no ponto A é aplicada uma força de 10 kN, inclinada de um ângulo θ em relação à vertical. O raio do pino da articulação O é 10 mm.

A tensão de cisalhamento no pino, em MPa, é, aproximadamente,

Dados:
sen\( θ \) = 0,6
cos\( θ \) = 0,8.
\( \pi=3 \)

A terotecnologia aplicada à manutenção tem como principal objetivo

Os resultados de uma medição de temperatura foram inseridos nas células de A1 a A10 de uma planilha do Excel. A fórmula para calcular a média desses valores, excluídos o maior e o menor valor, é

Um rotor que gira em torno do eixo de rotação z estará balanceado

Em relação às fases da curva da banheira, empregada em engenharia de manutenção, a
