No âmbito do Desenho Técnico Mecânico, o procedimento normatizado que estabelece a forma de indicar medidas lineares, angulares e seus respectivos símbolos em um desenho recebe o nome de

Para assegurar a funcionalidade e a intercambialidade de componentes, o sistema de ajustes ISO prevê três classes de ajustes entre o furo e eixo: os ajustes móveis (ou deslizantes), os ajustes indeterminados (ou de transição) e os ajustes prensados (ou por interferência). Os ajustes móveis são aqueles que

Pelo sistema ISO, é possível acoplar livremente distintos furos e eixos. Contudo, na sua aplicação, é conveniente a utilização de somente um sistema: ou furo-base ou eixo-base. No sistema furo-base, a linha zero é

No sistema ISO de tolerância e ajustes, as dimensões são definidas a partir da linha zero. A posição das zonas toleradas com relação a essa linha é indicada por letras, cuja grafia distingue o tipo de elemento dimensionado, permitindo a correta especificação de eixos e furos. Neste sistema, letras minúsculas e maiúsculas são empregadas, respectivamente, para indicar zonas toleradas de

No Desenho Técnico Mecânico, a tolerância é um conceito fundamental para garantir a intercambialidade e a funcionalidade das peças fabricadas. De acordo com as normas técnicas, a tolerância é definida como

No torno CNC, a correta preparação da máquina envolve a definição adequada dos offsets de ferramenta, que permitem ao comando numérico compensar diferenças geométricas entre as ferramentas montadas no porta-ferramentas. Esses offsets têm como principal finalidade

Segundo o padrão ISO de programação, linguagem G, em modo de coordenadas incrementais, e considerando que o eixo X adota a orientação positiva para a direita, a interpretação correta do comando X–5 é

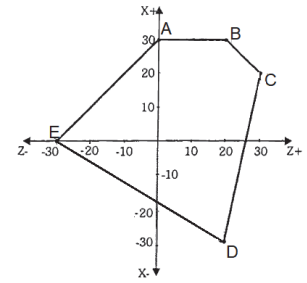

No plano cartesiano formado pelos eixos X e Z, está inserido o esboço de uma peça cujas coordenadas dos vértices estão nos pontos A, B, C, D e E, conforme indicados.





O par ordenado está corretamente apresentado em:

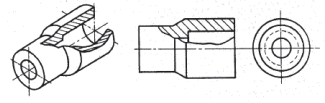

No Desenho Técnico Mecânico, os cortes são empregados para representar, com exatidão, detalhes ou perfis não revelados claramente em outras vistas.





O tipo de corte mostrado na peça da figura é chamado de

De acordo com as normas adotadas pela ABNT aplicáveis ao Desenho Técnico, a projeção ortogonal de um objeto é obtida a partir de planos perpendiculares entre si. Nesse sistema, a projeção realizada sobre o plano vertical corresponde à vista
