A respeito do Formato de papéis, assinale a opção FALSA:

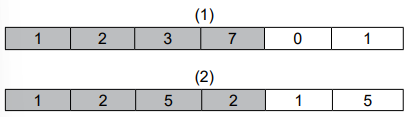

O hidrômetro seco possui uma placa separadora que mantém o totalizador e outros componentes separados da parte submersa. Esses hidrômetros são classificados por metrologia em:

A calibração é um processo fundamental para garantir a confiabilidade das medições em instrumentos utilizados na indústria e em laboratórios. Sobre este assunto, avalie as afirmativas a seguir.

I. A calibração consiste na comparação dos valores indicados por um instrumento com os valores de um padrão de referência.
II. A calibração permite determinar erros sistemáticos do instrumento.
III. A calibração deve ser realizada somente quando o instrumento apresenta defeito.

Está correto o que se afirma em

Um paquímetro digital possui resolução de 0,01 mm e está especificado com exatidão de ±0,03 mm.

Um operador realiza a medição do diâmetro externo de um eixo e obtém o valor indicado no display como: 36,35 mm.

Considerando a exatidão do instrumento, o intervalo possível dentro do qual o valor real do diâmetro pode estar é

A confiabilidade de um sistema de medição é definida por sua exatidão, repetibilidade e resolução. Acerca do assunto, registre V, para as afirmativas verdadeiras, e F, para as falsas:

(__)A exatidão de um instrumento representa a capacidade do mesmo em fornecer valores próximos ao valor verdadeiro da grandeza medida.
(__)O erro de paralaxe ocorre quando o observador realiza a leitura de uma escala analógica sob um ângulo oblíquo em relação ao plano do instrumento.
(__)A histerese é a diferença máxima entre as leituras de saída para um mesmo valor de entrada, quando este é atingido por valores crescentes e decrescentes.

(__)O padrão de rastreabilidade garante que um instrumento digital não necessite de calibração periódica após o primeiro ajuste de fábrica.

Após análise, assinale a alternativa que apresenta a sequência correta, de cima para baixo:

Durante a rotina de um laboratório de análises e manutenção de equipamentos biomédicos, um técnico em laboratório foi designado para realizar a verificação metrológica de diferentes instrumentos utilizados em experimentos físico-químicos e na manutenção preventiva de equipamentos laboratoriais. No procedimento, foram necessários: medir intervalos de tempo de reações, dimensões mecânicas com precisão micrométrica, força e torque aplicados em sistemas rotativos, bem como grandezas elétricas, variações térmicas, pressão atmosférica e volume de gases liberados durante processos experimentais.

Qual é a conduta técnica adequada no contexto descrito?

Um sensor LVDT (Linear Variable Differential Transformer) é calibrado para operar na faixa de deslocamento de -20 mm a +20 mm, com uma saída de -10V a +10V. A relação entre deslocamento “d” e tensão de saída “V” é linear e pode ser expressa como:

V = m . d
Onde “m” é o coeficiente de sensibilidade do sensor, definido como:
m = V_max - V_min / d_max - d<sub>min

Durante uma medição, o sensor registrou uma tensão de 3,75V, mas após uma verificação com um instrumento de referência, descobriu-se que o deslocamento real era 6 mm. Qual é o erro percentual dessa medição?</sub>

Julgue o item subsecutivo, referente a metrologia.

As discrepâncias observadas entre o valor mensurado e o valor verdadeiro de uma grandeza, denominadas erros de medição, podem introduzir incertezas significativas nos resultados, comprometendo a validade e a fidedignidade dos processos industriais.
