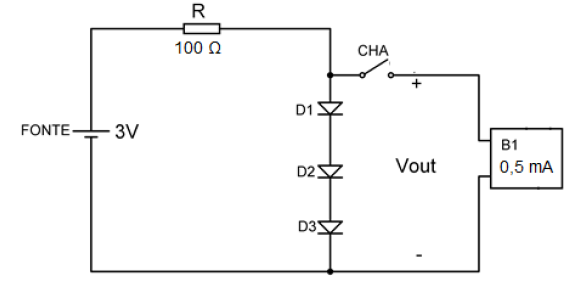

Um carregador de bateria foi construído a partir de uma fonte DC de 3V, 3 diodos de silício (V_D=800 mV e r_d=4,3 Ω), uma chave CHA e uma resistência de 100 Ω, como descrito na figura abaixo.

Fonte: FUNCERN, 2015.

Os valores da corrente que passa pelos diodos com a chave CHA aberta e da variação de tensão de saída ( _,) com a chave CHA fechada, respectivamente, são
