Disciplina: Engenharia Elétrica
Banca: FUNDATEC
Orgão: Pref. Foz Iguaçu-PR
Determine o número mínimo de lâmpadas necessárias para um ambiente de classe C, conforme a Imagem 19, que requer 3000 lux pelo método dos lumens, tem pé-direito de 3 m e as lâmpadas ficarão no teto. Para o projeto, será adotada uma lâmpada TLD 16W, que possui 1200 lm. Considere a reflexão do teto de 50%, parede de 50% e piso 10%, para definir o fator de utilização. Para o fator de depreciação, considere o ambiente limpo com manutenção a cada 5.000h.
AMBIENTE | Período de Manutenção | ||
2.500 h | 5.000 h | 7.500 h | |
Limpo | 0,95 | 0,91 | 0,88 |
Normal | 0,91 | 0,85 | 0,80 |
Sujo | 0,80 | 0,66 | 0,57 |
Tabela 1 – Fator de depreciação
TMS 500 c/ RN 500 - 1 TLD 16W
ROOM | REFLETÂNCIAS | ||||||||
INDEX | 751 | 731 | 711 | 551 | 531 | 511 | 331 | 311 | 000 |
K | |||||||||
0,60 0,80 1,00 1,25 1,50 2,00 2,50 3,00 4,00 5,00 | 0,34 0,41 0,48 0,54 0,58 0,65 0,70 0,73 0,77 0,80 | 0,27 0,35 0,41 0,47 0,52 0,60 0,65 0,69 0,74 0,77 | 0,22 0,29 0,35 0,42 0,47 0,55 0,61 0,65 0,70 0,74 | 0,32 0,40 0,46 0,52 0,56 0,63 0,67 0,70 0,75 0,77 | 0,26 0,34 0,40 0,46 0,51 0,58 0,63 0,67 0,72 0,75 | 0,22 0,29 0,35 0,41 0,46 0,54 0,60 0,64 0,69 0,72 | 0,26 0,33 0,39 0,45 0,50 0,57 0,62 0,66 0,70 0,73 | 0,22 0,29 0,35 0,41 0,46 0,53 0,59 0,63 0,68 0,71 | 0,20 0,27 0,33 0,39 0,43 0,51 0,57 0,60 0,66 0,69 |
Tabela 2 – Fator de utilização

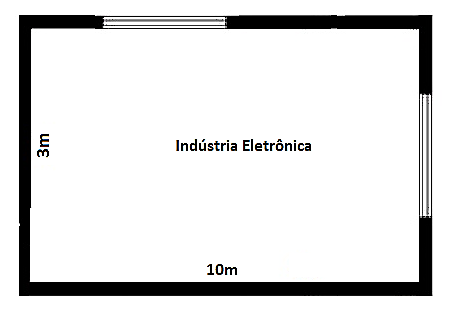

Imagem 19
