Dada a tabela Soma das Potências em Watts X distância em metros para 110 volts (fonte: Instalações Elétricas, Helio Creder, 14ª edição), mostrada abaixo
| Condutor serie métrica % | ||
| mm² | 1% | 2% |
| 1,5 | 5263 | 10526 |
| 2,5 | 8773 | 17546 |
| 4 | 14036 | 28072 |
| 10 | 35090 | 70180 |
| 16 | 56144 | 112288 |

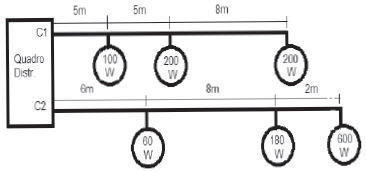

Para o diagrama apresentado na figura abaixo a dimensão dos fios para o circuito 1 e para o circuito 2, para 2% de queda de tensão são, respectivamente:
