Questão 2272260

2272260 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: EBSERH

Provas:

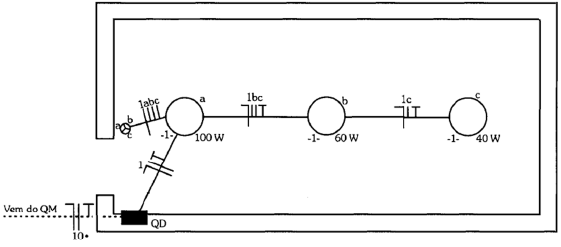

Na representação unifilar de uma instalação elétrica residencial, conforme ilustrado na figura a seguir, é INCORRETO afirmar que

no trecho de eletroduto compreendido entre o interruptor e a lâmpada a, tem-se uma fase e três retornos.

no trecho de eletroduto compreendido entre o quadro de medição e o quadro de distribuição, tem-se um condutor de proteção, um neutro e um retorno.

no trecho de eletroduto compreendido entre a lâmpada b e a lâmpada c, tem-se um condutor de proteção, um retorno e um neutro.

no trecho de eletroduto compreendido entre a lâmpada a e a lâmpada b, tem-se um condutor de proteção, um neutro e dois retornos.

no trecho de eletroduto compreendido entre o quadro de distribuição e a lâmpada a, tem-se um condutor de proteção, uma fase e um neutro.
