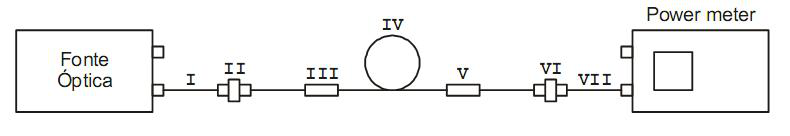

A figura abaixo representa um canal óptico:
em que:
I e VII - jumper: atenuação desprezível
II e VI - acoplador óptico: atenuação de 0,75 dB (cada acoplador)
III e V - emenda: atenuação de 0,3 dB (cada emenda)
IV - enlace óptico sob teste de 200 m: cabo multimodo, 850 nm, coeficiente de atenuação de 3,5 dB/km
A atenuação total do sistema é de:
em que:
I e VII - jumper: atenuação desprezível
II e VI - acoplador óptico: atenuação de 0,75 dB (cada acoplador)
III e V - emenda: atenuação de 0,3 dB (cada emenda)
IV - enlace óptico sob teste de 200 m: cabo multimodo, 850 nm, coeficiente de atenuação de 3,5 dB/km
A atenuação total do sistema é de:
