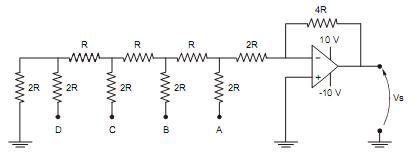

Nas entradas A, B, C e D, do sistema abaixo foram colocados níveis lógicos TTL, (5V, 0V, 0V, 0V), respectivamente.



Para a condição citada acima, a tensão na saída do amplificador operacional é, aproximadamente,
