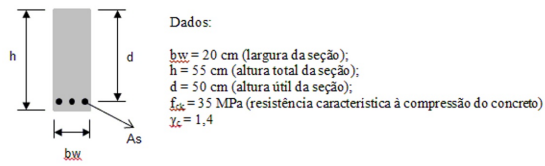

A seção de ruptura da viga de concreto armado apresentada na ilustração abaixo foi dimensionada à flexão com armadura simples, com base no diagrama simplificado retangular da distribuição de tensões de compressão do concreto.
Considere que a altura da linha neutra (x) foi avaliada em 25cm. Podemos dizer que o momento resistente de cálculo (MRd ) na seção de ruptura, em kN.m, é:
