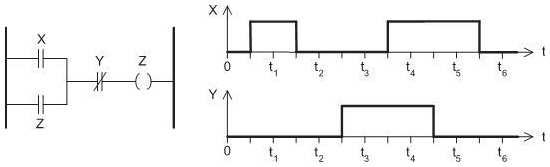

A Figura abaixo apresenta o diagrama de contatos programado em um CLP usando linguagem Ladder, juntamente com a evolução no tempo das variáveis de comando das chaves X e Y.




Sabendo-se que em t = 0 o nível lógico de Z = 0, analisando-se os diagramas da Figura nos instantes de tempo assinalados, os instantes em que Z = 1 são:
