Álgebra Booleana e Circuitos Lógicos

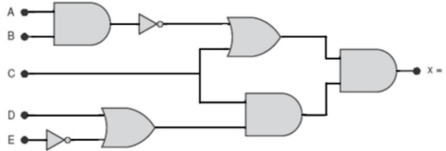

Considere o circuito lógico dado na figura abaixo:
O valor da variável booleana x é igual a:
A
!$ X= (\overline {AB} + C) + ((D+ \overline{E}) C) !$
B
!$ X= (\overline{AB} +C) ((D+\overline {E}) C) !$
C
!$ X= (\overline {A} \overline {B} + C) ((D+ \overline {E})C) !$
D
!$ X= (\overline {A} + \overline {B}) C+ (D \overline {E} + C) !$
E
!$ X= (\overline {A + B}) C + (D \overline {E} + C) !$
