Questão 2156827

2156827 Ano: 2021
Disciplina: Engenharia Eletrônica
Banca: VUNESP
Orgão: PB Saúde

Provas:

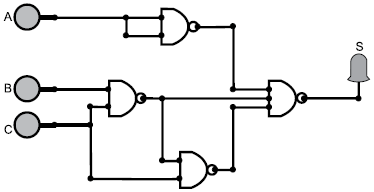

Sobre o circuito lógico mostrado na figura a seguir, pode- -se afirmar corretamente que se trata de um circuito:

Enunciado 2972316-1

sequencial, com memória implementada em suas portas lógicas do tipo OR.

combinatório, que implementa toda a lógica com portas do tipo NAND.

registrador, em que combinação do valor lógico das entradas A, B, C e S determinam se a saída terá valor lógico verdadeiro ou falso.

aleatório, capaz de produzir em sua saída um trem de pulsos ao longo do tempo.

contador, onde o valor da contagem é determinado pela sequência de valores lógicos aplicados em suas entradas digitais.
