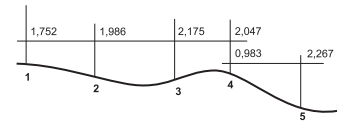

A figura sem escala mostra esquematicamente o perfil do nivelamento geométrico de um terreno.

Se as linhas horizontais representam as linhas de visada do nível e os valores sobre as linhas são as leituras de mira em metros, considerando a cota do ponto 1 = 200 metros, a cota do ponto 4 será
