2514279 Ano: 2016
Disciplina: Engenharia Eletrônica
Banca: DIRENS Aeronáutica
Orgão: CIAAR

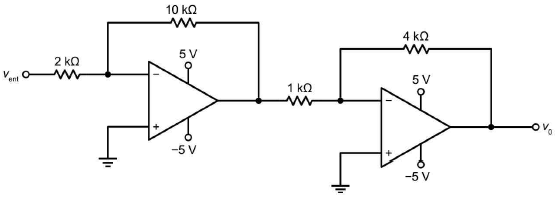

A figura abaixo esquematiza um circuito que emprega dois amplificadores operacionais alimentados com ±5 V, onde vent e v0 são as tensões de entrada e saída, respectivamente.

Enunciado 2514279-1

Considere as seguintes afirmações acerca do circuito acima.

I. Ambos amplificadores operacionais estão operando na configuração amplificador inversor.

II. Para uma tensão de entrada vent = 0,4 V, a tensão de saída é igual a 8 V.

III. A tensão de saída v0 terá uma fase de 180º em relação à vent.

Está correto apenas o que se afirma em
