Questão 4124229

4124229 Ano: 2025
Disciplina: Engenharia Elétrica
Banca: ITA
Orgão: ITA

Provas:

Técnico - TC-17
Provas ×

Proteção de Sistemas ElétricosDispositivos de Proteção

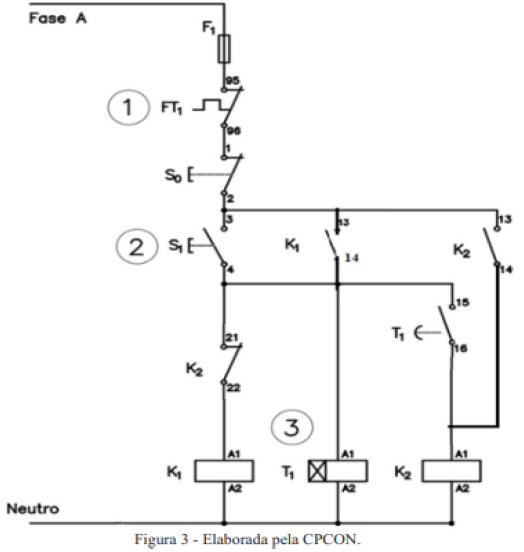

O diagrama apresentado na Figura abaixo representa o circuito de comando para o acionamento elétrico de um motor trifásico de uma máquina utilizada na irrigação do plantio de hortaliças de uma cooperativa rural.

Assinale a alternativa que indica CORRETAMENTE a análise do diagrama de comando, em conformidade com o seu adequado circuito de potência.

Enunciado 4646895-1

O acionamento da máquina admite reversão do sentido de rotação, mediante a alimentação do contator K2, responsável pela troca de duas fases no circuito de potência; e ① representa o contato normalmente fechado do relé térmico FT1, que faz parte do circuito de proteção da máquina contra sobrecarga.

representa o contato normalmente fechado S1, que é a botoeira de desacionamento da máquina.

Representa a bobina do temporizador T1 que por sua vez tem a função de contato de selo para o contator K1.

Representa o contato normalmente fechado do relé térmico FT1, ② representa o contato normalmente aberto da botoeira S1, ③ representa a bobina do temporizador T1 e o diagrama de comando não admite reversão no sentido de rotação da máquina.

O acionamento da máquina admite reversão do sentido de rotação, mediante o fechamento do contato normalmente aberto (15-16) do temporizador T1 e ① representa o contato normalmente aberto do relé térmico FT , que faz parte do circuito de proteção.
