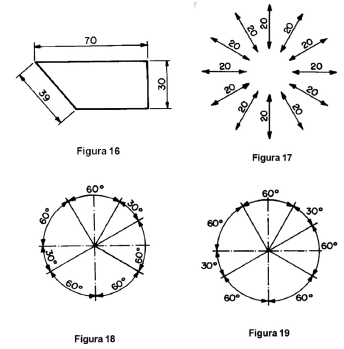

Observe os desenhos a seguir relacionados à cotagem
em desenho técnico.
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 10126: Cotagem em desenho técnico. Rio de Janeiro, 1987.
Baseando-se nessas informações, analise as afirmativas a seguir.
I. As cotas devem ser localizadas paralelamente às suas linhas de cotas e preferivelmente no centro (figura 16). II. Cotas em linhas de cotas inclinadas devem ser seguidas como demonstrado na figura 17. III. Na cotagem angular, pode-se seguir uma das formas demonstradas nas figuras 18 ou 19.
Considerando esses dados e os conhecimentos sobre AutoCAD e desenho técnico envolvidos, é correto afirmar:
