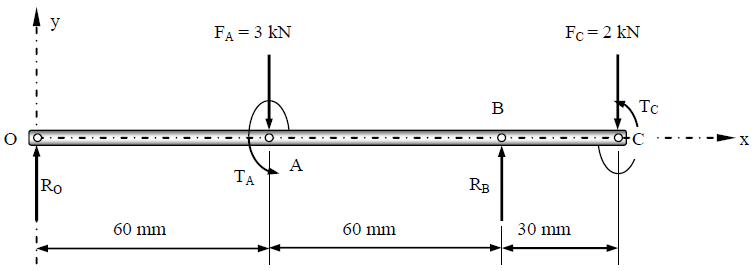

Um conjunto integrado eixo-pinhão deve ser montado em mancais nas posições O e B e deve ter uma engrenagem montada em uma extremidade em balanço C. O diagrama de carregamento da figura mostra que as forças devidas ao pinhão em A e à engrenagem em C, e as reações R_O e R_B nos mancais em O e B, estão no mesmo plano xy.

Suponha que os momentos de torção T_A e T_C, iguais e opostos, estão dispostos em A e C, assim como as cargas concentradas F_A = 3 kN e F_C = 2 kN. Considere que o material a ser usado no eixo tenha uma tensão limite de !$ \sigma !$f = 150 MPa. Para um dado fator de segurança, o momento de flexão máximo atuante M deve ser determinado para que o diâmetro mínimo D (mm) do eixo seja calculado pela equação:

D= !$ \sqrt[3]{\dfrac{20.M}{\sigma_f}} !$

O diâmetro mínimo D que o referido eixo pode assumir é:
