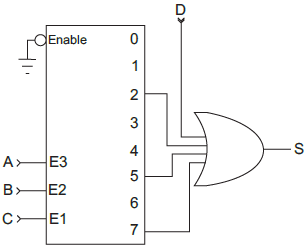

A figura ilustra um decodificador com 3 entradas e 8 saídas, onde o sinal de entrada E3 representa o bit mais significativo. A expressão lógica de S implementada pelo circuito digital é:
