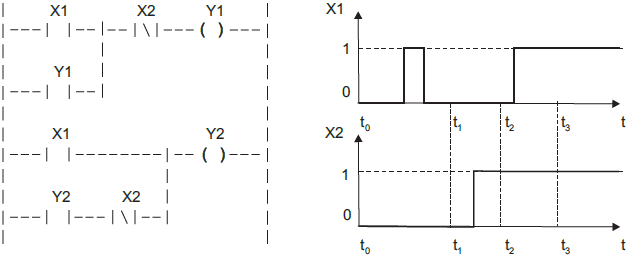

Considere o programa em diagrama de contatos da figura, implementado num CLP. Em t = t0, todas as variáveis encontram-se em nível lógico 0. Os sinais X1 e X2 sofrem as variações para t t0 indicadas na figura. A seqüência com os níveis lógicos de Y1 para os tempos t1 e t2 e de Y2 para o tempo t3 é:
