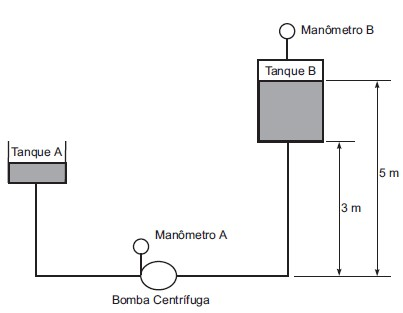

Um líquido de massa específica 1.000 kg/m³ é transferido do tanque A para o tanque B através do arranjo mostrado na figura. O manômetro A, localizado no flange de sucção da bomba, indica 200 kPa. A velocidade média do escoamento neste ponto é 2 m/s. O manômetro B, localizado no reservatório de descarga, indica 300 kPa. A perda de carga na linha e acessórios da descarga, incluindo a perda na saída do líquido da tubulação, é de 1 m. A pressão atmosférica local é 100 kPa.

Considerando a aceleração da gravidade como sendo 10 m/s², a altura manométrica total do sistema , em metros, é:
