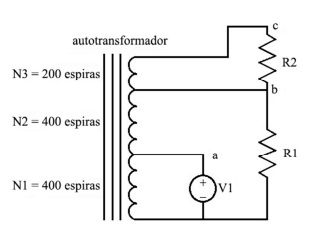

A figura a seguir mostra o esquema de um autotransformador que
foi projetado como parte do circuito de partida de um motor de
indução para o controle de uma estação de monitoramento.
A fonte V1 funciona em corrente alternada, sendo V1 = 4 V,
R1 = 10 Ω e R2 = 40 Ω.
Tendo como referência essas informações e considerando o autotransformador ideal, julgue o item seguinte.
A corrente elétrica que passa por R2 é inferior a 0,1 A.
