Observe a figura 10 para responder a questão.

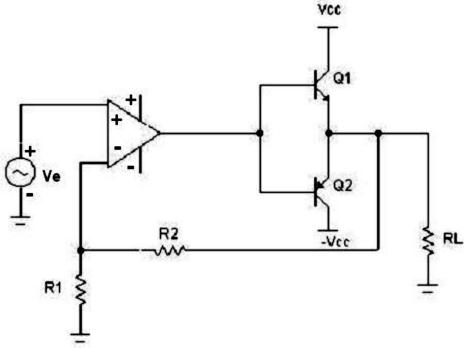

Figura 10
Sobre o circuito representado na figura 10, afirma-se que
A
a tensão sobre RL é de ((R1 + R2)/R2)x Ve.
B
os transistores Q1 e Q2 introduzem um ganho de tensão adicional a esse circuito.
C
a tensão sobre o resistor RL é igual à tensão na saída do Amplificador Operacional.
D
os transistores Q1 e Q2 fornecem a corrente de saída necessária para RL.
