Instalações ElétricasSubestaçõesCustos, diagramas unifilares básicos, tipos de barramentos, sistemas auxiliares

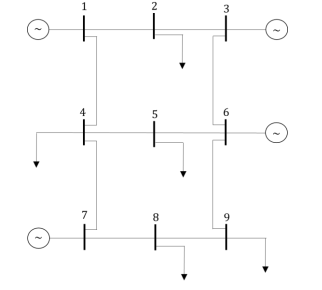

No diagrama unifilar a seguir, a barra 6 é escolhida como a barra de referência do sistema.

Enunciado 3327869-1

Visto isso, assinale a opção que indica as variáveis que compõem o Subsistema 1.

!$ \theta !$₂, !$ \theta !$₃, !$ \theta !$₄, !$ \theta !$₅, !$ \theta !$₆, !$ \theta !$₇, !$ \theta !$₈, !$ \theta !$₉ , !$ V !$₂,!$ V !$₄, !$ V !$₅, !$ V !$₈, !$ V !$₉ .

!$ P !$₁,!$ P !$₃, !$ P !$₇,!$ Q !$₂,!$ Q !$₄,!$ Q !$₅,!$ Q !$₈,!$ Q !$₉ .

!$ \theta !$₂, !$ \theta !$₄, !$ \theta !$₅, !$ \theta !$₈, !$ \theta !$₉ , !$ V !$₁, !$ V !$₃, !$ V !$₄,!$ V !$₆, !$ V !$₇.

!$ P !$₁,!$ P !$₂,!$ P !$₃, !$ P !$₄, !$ P !$₅,!$ P !$₆, !$ P !$₇, !$ P !$₈, !$ P !$₉ ,!$ Q !$₁,!$ Q !$₂,!$ Q !$₄,!$ Q !$₅,!$ Q !$₈,!$ Q !$₉.

!$ \theta !$₁, !$ \theta !$₂, !$ \theta !$₃, !$ \theta !$₄, !$ \theta !$₅, !$ \theta !$₇, !$ \theta !$₈, !$ \theta !$₉ ,!$ V !$₂, !$ V !$₄, !$ V !$₅, !$ V !$₈,!$ V !$₉ .
