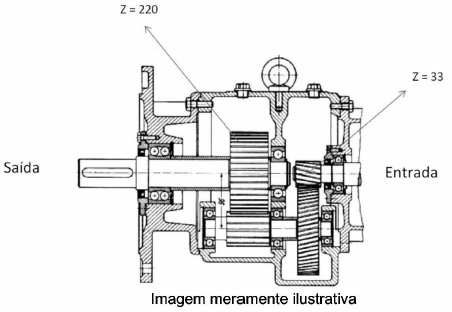

A caixa redutora apresentada abaixo foi projetada para a grade de um torno mecânico. A entrada transfere 6,6N . m de torque a 3200rpm. O par de engrenagens da entrada reduz a velocidade de uma razão de 5:3 e o par de engrenagens da saída reduz a uma razão de 5:2. Desconsiderar os rendimentos e/ou perdas de rendimentos.
Considere que o desenho não está em escala.
Analise as afirmativas abaixo.
I. O número de dentes da engrenagem que faz par com a engrenagem de entrada é Z = 55.
II. A rotação do eixo de saída é 1200rpm.
III. O número de dentes da engrenagem que faz par com a engrenagem de saída é Z =132.
IV. O torque no eixo de saída é 27,56N . m.
Está(ão) correta(s) apenas a(s) afirmativa(s)
