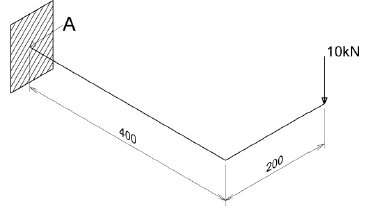

A figura a seguir apresenta uma barra de aço carbono engastada em uma extremidade e livre na outra. Essa barra possui seção circular com diâmetro de 100 mm.

Dimensões em mm
A tensão cisalhante máxima no ponto A (no ponto de engaste) dessa barra vale:
