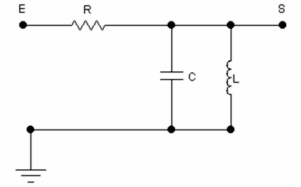

O circuito abaixo é um circuito passa-faixa usado para sintonizar um sinal de RF. O resistor, o indutor e o capacitor são ideais. No circuito, R = 1,0 kΩ, L = 1,0 µH e C = 10,0 nF.
Para ser testado, é aplicado no ponto “E”, com um gerador de impedância interna desprezível, um sinal de RF, variando-se a frequência na faixa de ondas médias, e o resultado é medido no ponto “S”. Sendo a frequência de corte inferior w1 e a frequência de corte superior w2 ,a faixa de passagem Bw= (w2 - w) é:
