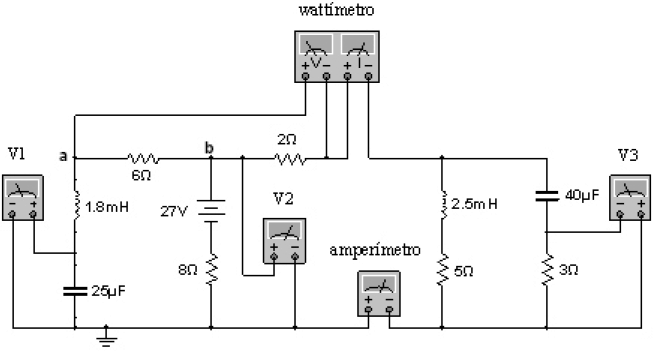

Instrumentos de medição são equipamentos utilizados para se determinar o valor das grandezas elétricas. Apesar de cada equipamento apresentar suas especificidades, no arranjo apresentado todos são ideais. Além disso, todos são digitais. As indicações V1, V2 e V3 são relativas aos voltímetros 1, 2 e 3, respectivamente. As medições são realizadas com o circuito já em condição de estabilidade (regime permanente).

Considere as condições de operação do circuito, o modo como os instrumentos estão conectados ao arranjo e os valores apresentados nos displays.

Informe se é verdadeiro (V) ou falso (F) o que se afirma abaixo.

( ) O valor da tensão medida com V3 é negativo.

( ) O valor apresentado pelo amperímetro é negativo.

( ) Os valores apresentados por V1 e por V2 são os mesmos.

( ) Retirar o terminal do wattímetro do nó “a” e conectá-lo ao nó “b” não altera o valor apresentado pelo instrumento.

Assinale a alternativa que apresenta a sequência correta.
