Atenção: Para responder à questão, considere as informações abaixo.

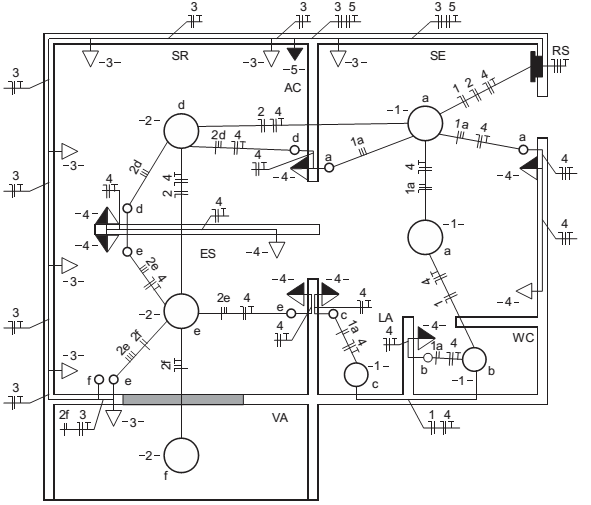

Um prédio comercial de cinco andares possui dois conjuntos por andar, cada um composto de uma sala de espera (SE), uma sala de reunião (SR) com ar-condicionado (AC), um escritório (ES) com varanda (VA), um banheiro (WC) e um lavabo (LA), conforme o padrão apresentado a seguir:
Considerando que na previsão de cargas, a potência prevista para a TUE (tomada alta do ar-condicionado) tenha sido 1550 VA
(ar-condicionado de 8500 BTU/h) e considerando que In é a corrente nominal do disjuntor, Iz é a capacidade de condução de
corrente dos condutores e I2 é a corrente convencional de atuação do disjuntor, as condições para o dimensionamento dos
condutores e do disjuntor devem ser:Um prédio comercial de cinco andares possui dois conjuntos por andar, cada um composto de uma sala de espera (SE), uma sala de reunião (SR) com ar-condicionado (AC), um escritório (ES) com varanda (VA), um banheiro (WC) e um lavabo (LA), conforme o padrão apresentado a seguir:
